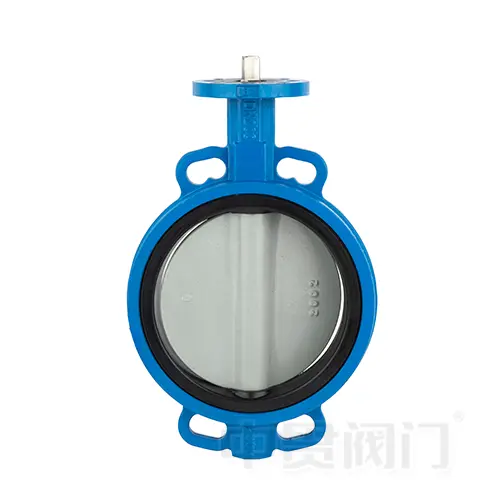

วาล์วผีเสื้อศูนย์กลาง

วาล์วผีเสื้อศูนย์กลางมีประมาณ 250um อีพ็อกซี่เคลือบและแรงบิดต่ำก็มีคุณภาพดีเช่นกัน วาล์วผีเสื้อศูนย์กลางสามารถทำจากวัสดุต่าง ๆ จากร่างกายไปจนถึงทุกส่วนเพื่อให้สามารถตอบสนองสภาพแวดล้อมทางอุตสาหกรรมและสื่อที่แตกต่างกันในท่อ ตัวอย่างเช่นหากคุณต้องการวาล์วผีเสื้อศูนย์กลางต่อต้านการกัดกร่อนที่แข็งแกร่งคุณสามารถเลือกที่นั่ง PTFE พร้อมแผ่นสแตนเลส แน่นอนถ้าคุณลังเลในการเลือกวัสดุคุณสามารถติดต่อเราทีมขายและทีมงานด้านเทคนิคของเราจะหาทางออกที่ดีที่สุดสำหรับคุณตามสื่อและอุณหภูมิของคุณ

คุณสมบัติการออกแบบ

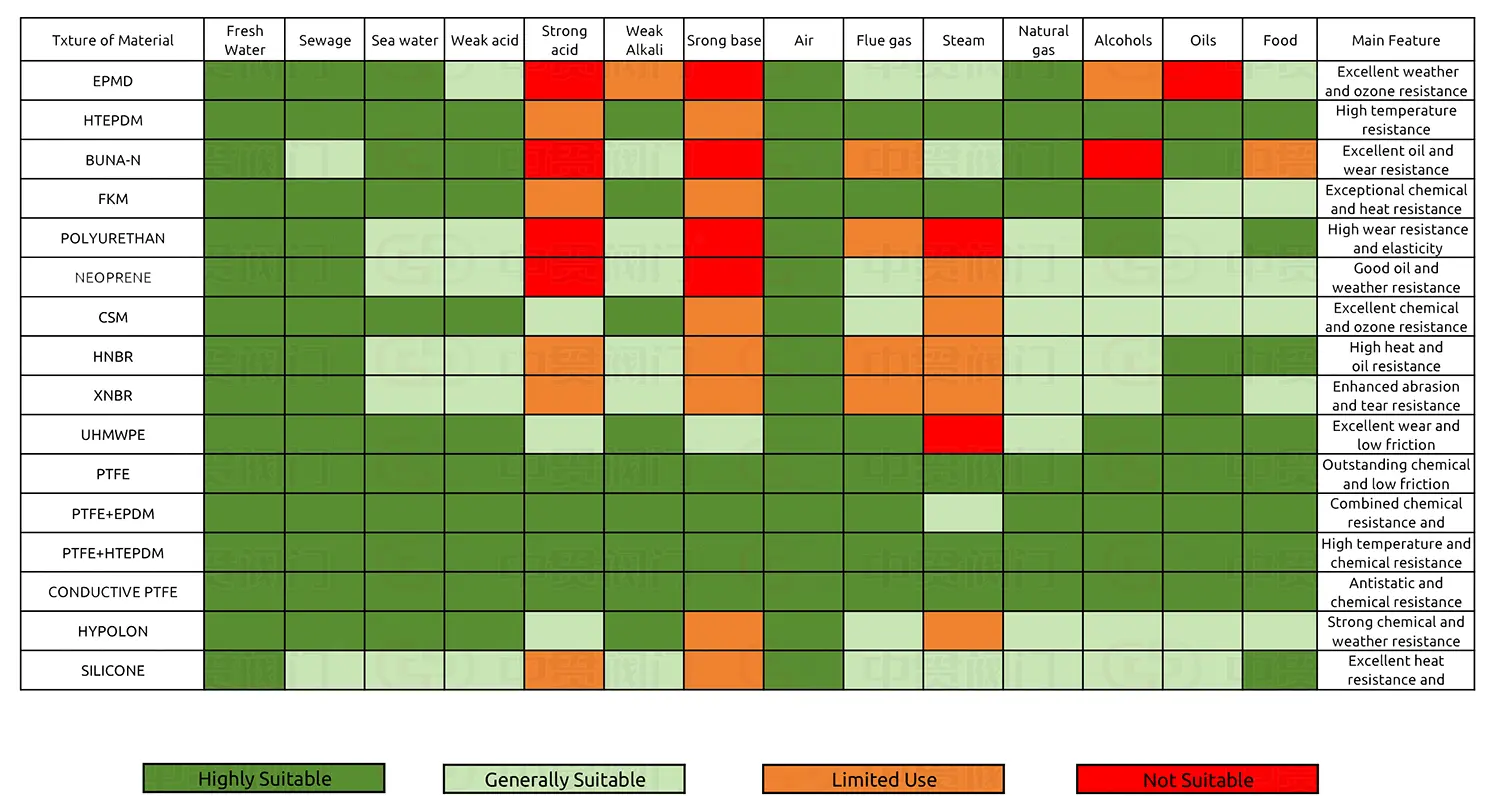

โดยทั่วไปแล้วแผ่นดิสก์ในวาล์วผีเสื้อศูนย์กลางจะถูกสร้างขึ้นจากโลหะผสมที่ทนต่อการกัดกร่อนเช่นเหล็กกล้าไร้สนิมหรือเหล็กดัดที่มีความแข็งแรงสูงให้ความทนทานที่เหนือกว่าและความสมบูรณ์ของโครงสร้าง อินเทอร์เฟซการปิดผนึกใช้วัสดุพอลิเมอร์ที่ยืดหยุ่นเช่นอีลาสโตเมอร์วิศวกรรมหรือสารประกอบยางสังเคราะห์ซึ่งรักษาความสามารถในการกู้คืนการเสียรูปและประสิทธิภาพการปิดผนึกที่สอดคล้องกันตลอดวงจรบริการขยาย นอกจากนี้ชิ้นส่วนที่สำคัญที่สุดคือวัสดุที่นั่งโปรดตรวจสอบแอปพลิเคชันที่นั่งด้านล่างสำหรับการอ้างอิงหากคุณมีคำถามเพิ่มเติมโปรดติดต่อเรา

ข้อดี

การออกแบบโครงสร้างขนาดกะทัดรัด

วาล์วผีเสื้อศูนย์กลางเป็นพิเศษในประเภทเวเฟอร์หรือประเภทตัวดึงนั้นใช้ได้กับระบบท่อที่ จำกัด พื้นที่

การทำงานแบบแรงบิดต่ำ

รูปทรงเรขาคณิตดิสก์ทรงกลมที่ได้รับการจดสิทธิบัตรรวมกับที่นั่งอีลาสโตเมอร์ลดแรงบิดในการทำงานและเข้ากันได้กับแอคชูเอเตอร์ต่างๆ

ความเข้ากันได้เต็มรูปแบบ

มีอยู่ใน CF8M/316L/เหล็กดัดพร้อมคะแนนความดัน PN10-PN16 เหมาะสำหรับน้ำสื่อกัดกร่อน

ประสิทธิภาพของวงจรชีวิต

การก่อสร้างแบบแยกส่วนช่วยลดระยะเวลาการบำรุงรักษา 60% และค่าใช้จ่ายในการเปลี่ยนชิ้นส่วน 50% ทำให้ได้ MTBF ≥50,000รอบ

ข้อควรระวังในการติดตั้งสำหรับวาล์วผีเสื้อศูนย์กลาง

ในระหว่างการติดตั้งวาล์วผีเสื้อศูนย์กลางควรสังเกตข้อควรระวังต่อไปนี้:

(1) ก่อนการติดตั้งให้ทำความสะอาดท่อ, การตกแต่งภายในวาล์ว, พื้นผิวการปิดผนึกและชิ้นส่วนส่งสัญญาณที่สัมผัสทั้งหมดเพื่อกำจัดสิ่งสกปรกและทรายเพื่อให้แน่ใจว่าพื้นผิวการปิดผนึกจะไม่ได้รับความเสียหาย

(2) ตรวจสอบว่าสลักเกลียวทั้งหมดแน่นเท่ากัน

(3) ตรวจสอบให้แน่ใจว่าทิศทางการไหลของตัวกลางตรงกับทิศทางลูกศรของร่างกายวาล์ว วาล์วผีเสื้อกึ่งกลางมีซีลสองทิศทาง

(4) เลือกแอคชูเอเตอร์ไฟฟ้าที่เหมาะสมในระหว่างการติดตั้ง การเชื่อมต่อระหว่างแอคทูเอเตอร์และวาล์วควรมีความมั่นคงและเชื่อถือได้

(5) หลังจากติดตั้งแอคทูเอเตอร์ให้แน่ใจว่าวาล์วจะเปิดและปิดอย่างราบรื่น

(6) หล่อลื่นชิ้นส่วนของแอคทูเอเตอร์และวาล์วเป็นประจำซึ่งสามารถหล่อลื่นได้โดยทั่วไปเดือนละครั้ง

(7) สำหรับแอคทูเอเตอร์ในสภาพแวดล้อมที่ไม่ดีควรติดตั้งอุปกรณ์ป้องกันเพิ่มเติม

(8) สลิงยกไม่ควรเชื่อมโยงกับแอคทูเอเตอร์หรือก้านวาล์ว ควรวางไว้รอบตัววาล์ว
