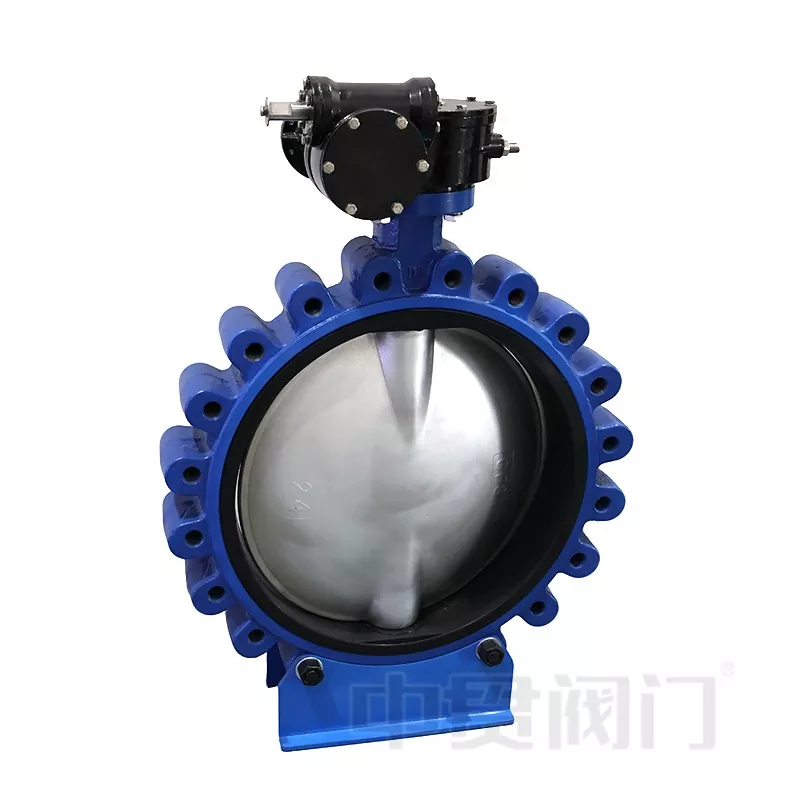

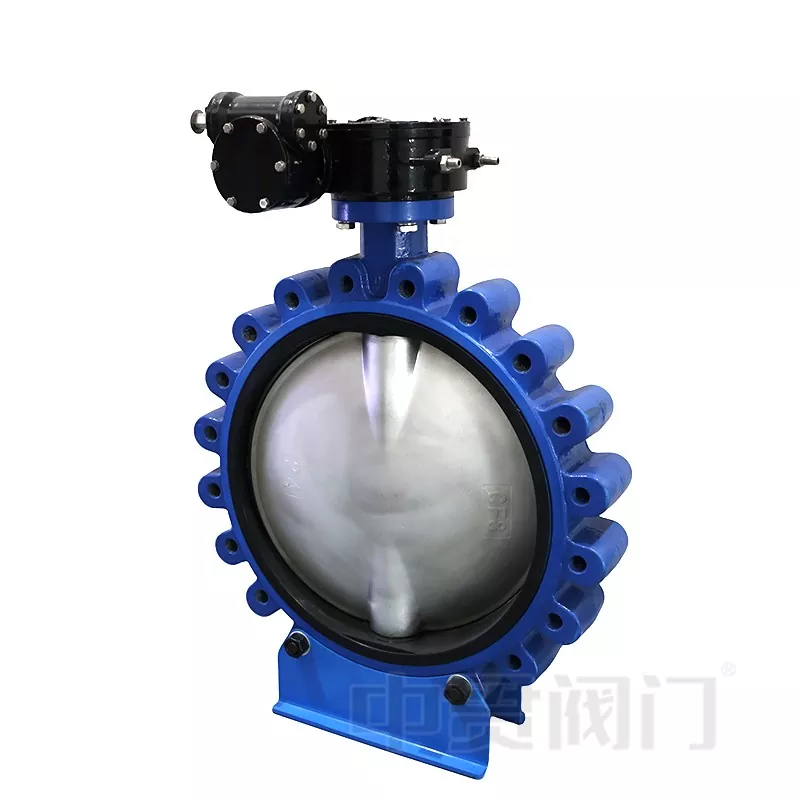

บัตเตอร์ฟลายวาล์วชนิด Zhongguan Lugได้รับการออกแบบมาสำหรับระบบท่อที่ต้องการการติดตั้งที่ยืดหยุ่น การปิดระบบที่เชื่อถือได้ และการบำรุงรักษาที่สะดวก เนื่องจากเป็นโครงสร้างวาล์วปีกผีเสื้อแบบเส้นกึ่งกลาง จึงมักเลือกใช้การบำบัดน้ำ, การไหลเวียนของ HVAC, ท่ออุตสาหกรรม และการใช้งานที่จำเป็นต้องถอดหรือซ่อมบำรุงวาล์ว โดยไม่กระทบต่อการจัดวางท่อโดยสมบูรณ์
เมื่อเปรียบเทียบกับวาล์วผีเสื้อเวเฟอร์การออกแบบการเชื่อมต่อแบบดึงใช้รูเกลียวบนตัววาล์วเพื่อให้สามารถยึดหน้าแปลนได้อย่างอิสระ โครงสร้างนี้เหมาะอย่างยิ่งสำหรับการติดตั้งปลายสาย ส่วนแยกอุปกรณ์ และท่อที่อาจจำเป็นต้องถอดการเชื่อมต่อด้านใดด้านหนึ่งออกระหว่างการบำรุงรักษา
ตัววาล์วสามารถผลิตจากเหล็กดัด, GGG50เหล็กกล้าไร้สนิมหรือเหล็กกล้าคาร์บอนตามความต้องการด้านแรงดัน ลักษณะปานกลาง และสภาวะการกัดกร่อน โครงสร้างตัวดึงจะกระจายความเค้นในการเชื่อมต่อผ่านจุดยึดหลายจุด ปรับปรุงความเสถียรในการติดตั้งในท่อที่สัมผัสกับการสั่นสะเทือนหรือการทำงานบ่อยครั้ง
แผ่นดิสก์มีการออกแบบทรงกลมขนาดกะทัดรัด และหมุนได้ประมาณ 90° ระหว่างตำแหน่งเปิดสุดและตำแหน่งปิดสุด สามารถเลือกแผ่นสแตนเลสหรือวัสดุอื่นที่เข้ากันได้ตามสื่อในท่อเพื่อปรับปรุงความต้านทานการกัดกร่อนและประสิทธิภาพการบริการ
ก้านวาล์วจะถ่ายเทแรงบิดในการทำงานระหว่างแอคชูเอเตอร์และจานเบรก การจัดเรียงเพลาที่อยู่กึ่งกลางช่วยลดความซับซ้อนของโครงสร้างและสนับสนุนการทำงานที่ราบรื่นด้วยวิธีการกระตุ้นด้วยตนเอง นิวเมติก หรือไฟฟ้า
อีพีดีเอ็ม, เอ็นบีอาร์, ไฟเบอร์และสามารถเลือกวัสดุปิดผนึกอื่น ๆ ตามสื่อได้ โดยทั่วไปจะใช้ EPDM สำหรับการใช้งานที่ใช้น้ำ NBR เหมาะสำหรับสภาวะที่เกี่ยวข้องกับน้ำมัน ในขณะที่ PTFE ถือว่ามีความต้องการต้านทานสารเคมีที่แข็งแกร่งกว่า
ในระบบประปาและน้ำเสีย โดยทั่วไปจะเลือกใช้วาล์วปีกผีเสื้อแบบดึงเนื่องจากมีโครงสร้างที่กะทัดรัดและมีลักษณะการบำรุงรักษาง่าย โครงที่นั่ง EPDM มักใช้กับน้ำจืด น้ำเสีย และระบบหมุนเวียนน้ำทั่วไป ที่ข้อกำหนดความเข้ากันได้ของสารเคมีอยู่ในระดับปานกลาง
ท่อระบายความร้อน HVAC และท่อระบายความร้อนอุตสาหกรรมมักต้องมีการเปิดและปิดบ่อยครั้ง การออกแบบแบบหมุน 90° แรงบิดในการทำงานต่ำ และความยาวในการติดตั้งที่กะทัดรัด ทำให้วาล์วปีกผีเสื้อแบบดึงเหมาะสำหรับระบบควบคุมการไหลเวียนที่มีพื้นที่การติดตั้งจำกัด
สำหรับท่ออุตสาหกรรมที่มีสารกัดกร่อนหรือสื่อพิเศษ ควรเลือกโครงร่างวาล์วตามความเข้ากันได้ทางเคมีระหว่างวัสดุที่นั่งและตัวกลาง ที่นั่งที่ใช้ PTFE ถือได้ว่าเหมาะกับสภาพแวดล้อมทางเคมีที่แข็งแกร่ง ในขณะที่วัสดุ NBR และ FKM ใช้สำหรับการใช้งานที่เกี่ยวข้องกับน้ำมัน
ระบบทางทะเลและพลังงานมักต้องการวาล์วที่มีความต้านทานการกัดกร่อนและเข้าถึงการบำรุงรักษาได้สะดวก โครงสร้างการเชื่อมต่อแบบดึงช่วยให้แยกและเปลี่ยนท่อในท่อที่มีพื้นที่บำรุงรักษาจำกัดได้ง่ายขึ้น
ในระหว่างการทำงาน แผ่นดิสก์จะหมุนรอบแกนก้านวาล์ว เมื่อวาล์วเปิดจนสุด จานจะจัดแนวตามทิศทางการไหลของท่อ ช่วยลดความต้านทาน และปล่อยให้ตัวกลางไหลผ่านโดยมีสิ่งกีดขวางน้อยที่สุด
เมื่อปิด แผ่นดิสก์จะหมุนประมาณ 90° และกดกับที่นั่งซีลเพื่อหยุดการไหล ขึ้นอยู่กับการออกแบบวาล์วและวัสดุปิดผนึก ประสิทธิภาพการปิดแบบสองทิศทางสามารถทำได้
สำหรับการใช้งานการควบคุมปริมาณ ตำแหน่งของดิสก์สามารถปรับได้ระหว่างตำแหน่งเปิดและปิด
| การเปรียบเทียบ | วาล์วผีเสื้อชนิดดึง | วาล์วผีเสื้อเวเฟอร์ |
|---|---|---|
| วิธีการเชื่อมต่อ | รูดึงแบบเกลียวช่วยให้สามารถยึดหน้าแปลนได้อย่างอิสระ | ติดตั้งระหว่างหน้าแปลนทั้งสองโดยใช้สลักเกลียว |
| การซ่อมบำรุง | เหมาะสำหรับระบบที่ต้องการการถอดวาล์วหรือการติดตั้งปลายท่อที่ง่ายขึ้น | เหมาะสำหรับการติดตั้งท่อมาตรฐานมากกว่า |
| พื้นที่ติดตั้ง | การออกแบบที่กะทัดรัดพร้อมความยืดหยุ่นในการเชื่อมต่อที่แข็งแกร่งยิ่งขึ้น | น้ำหนักเบา และใช้กันทั่วไปในพื้นที่จำกัด |
| การใช้งานทั่วไป | การบำบัดน้ำ, HVAC, ท่ออุตสาหกรรม, ระบบที่ต้องบำรุงรักษา | ท่อส่งน้ำและสาธารณูปโภคทั่วไป |
เจ้อเจียง Zhongguan วาล์วผลิต Co., Ltd.ได้มุ่งเน้นการผลิตวาล์วมานานกว่า 19 ปี โดยมีทรัพยากรการผลิตตั้งอยู่ในเทียนจินและเหวินโจว เจ้อเจียง ทางบริษัทผลิตวาล์วผีเสื้อรวมถึงประเภทเวเฟอร์ ตัวดึง ส่วน U และหน้าแปลน โดยมีเส้นผ่านศูนย์กลางการผลิตหลักตั้งแต่ DN40 ถึง DN1600
กระบวนการผลิตประกอบด้วยการประกอบวาล์ว การทดสอบแรงดัน การติดตั้งบ่าวาล์ว การติดตั้งปลอกเพลา และการทำเครื่องหมายผลิตภัณฑ์ จงกวนจัดให้จำเป็นใบรับรอง ISOสำหรับวาล์วที่ผลิตและสามารถให้ได้บ่าวาล์วได้รับการรับรองจาก WRASเมื่อจำเป็น
อายุการใช้งานของวาล์วปีกผีเสื้อแบบดึงส่วนใหญ่ได้รับผลกระทบจากสภาพการทำงาน รวมถึงคุณลักษณะปานกลาง อุณหภูมิ การเปลี่ยนแปลงแรงดัน ความถี่ในการทำงาน และคุณภาพการติดตั้ง การเลือกวัสดุซีลที่เข้ากันได้และการรักษาสภาพการทำงานที่เหมาะสมจะช่วยลดการสึกหรอของส่วนประกอบซีลก่อนวัยอันควร
ใช่. วาล์วผีเสื้อชนิด Lug สามารถใช้งานได้โดยใช้มือจับแบบแมนนวล พนักงานควบคุมเกียร์ แอคชูเอเตอร์แบบนิวแมติก หรือแอคชูเอเตอร์ไฟฟ้า ตามข้อกำหนดในการควบคุมท่อ การเลือกแอคชูเอเตอร์ควรตรงกับความต้องการแรงบิดของวาล์ว ความถี่ในการทำงาน และระบบอัตโนมัติ
ข้อมูลที่จำเป็นมักจะรวมถึงขนาดวาล์ว อัตราแรงดัน มาตรฐานการเชื่อมต่อ ตัวกลางของท่อ ช่วงอุณหภูมิ ข้อกำหนดของวัสดุที่นั่ง และข้อกำหนดของแอคชูเอเตอร์ รายละเอียดเหล่านี้ช่วยกำหนดโครงร่างวาล์วที่เหมาะสมและหลีกเลี่ยงการเลือกวัสดุที่ไม่ถูกต้อง
การป้องกันการรั่วไหลขึ้นอยู่กับการเลือกวาล์วที่ถูกต้อง วัสดุปิดผนึกที่เหมาะสม การติดตั้งที่เหมาะสม และการตรวจสอบเป็นประจำ ควรตรวจสอบการวางแนวท่อ เงื่อนไขการเชื่อมต่อหน้าแปลน และสิ่งแปลกปลอมรอบพื้นผิวการซีลระหว่างการติดตั้งเพื่อรักษาประสิทธิภาพการซีล
