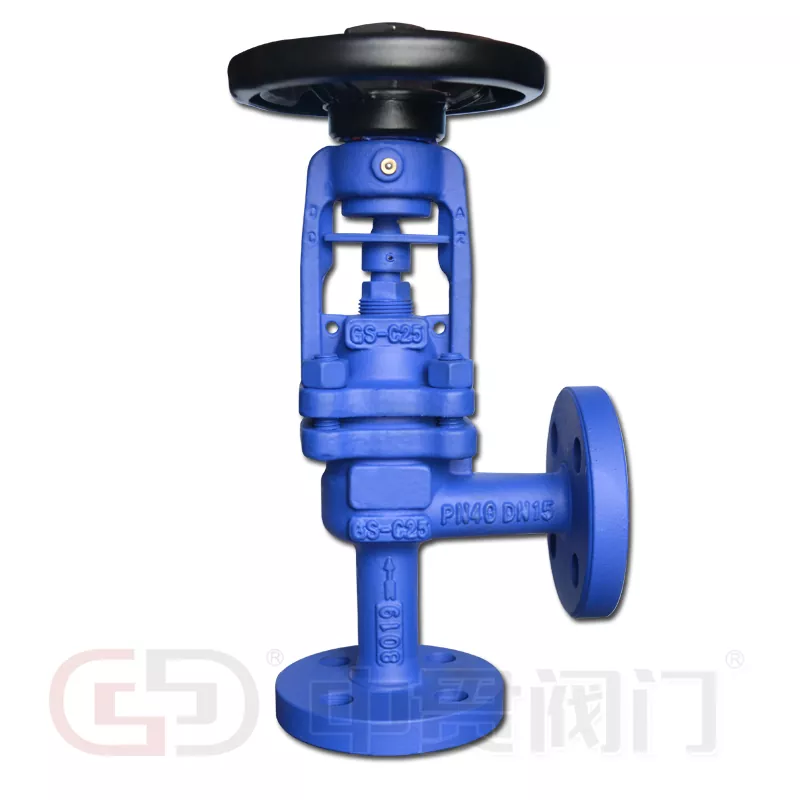

โกลบวาล์วแบบปิดผนึกชนิดมุมมาตรฐาน DIN

โกลบวาล์วแบบเบลโลว์แบบปิดผนึกชนิดมุมมาตรฐาน DIN แสดงถึงวิวัฒนาการที่สำคัญในเทคโนโลยีการควบคุมของเหลว แตกต่างจากวาล์วรูปแบบตรงแบบดั้งเดิม การออกแบบตัวมุมนี้ช่วยแก้ปัญหาข้อจำกัดด้านพื้นที่และความท้าทายในการระบายน้ำซึ่งพบได้ทั่วไปในเครือข่ายท่อที่ซับซ้อน ด้วยการเปลี่ยนเส้นทางการไหลที่มุม 90 องศา ช่วยลดความจำเป็นในการติดตั้งข้อศอกเพิ่มเติม ซึ่งช่วยลดแรงดันตกคร่อมและค่าใช้จ่ายในการติดตั้ง

รายละเอียดสินค้าและข้อมูลจำเพาะทางเทคนิค

โกลบวาล์วแบบเบลโลว์แบบปิดผนึกชนิดมุมมาตรฐาน DIN นี้ผสมผสานรูปแบบมุมที่ประหยัดพื้นที่เข้ากับซีลแบบเบลโลว์โลหะหลายชั้น เป็นตัวเลือกที่ต้องการสำหรับงานแยกส่วนที่สำคัญในระบบน้ำมันร้อน ไอน้ำร้อนยวดยิ่ง และระบบก๊าซอันตราย

• วัสดุก่อสร้าง

ตัวรถ/ฝากระโปรง: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

เครื่องเป่าลม: SS304, SS316, SS316L, SS310S, Hastelloy C

ที่นั่งและแผ่นดิสก์: สแตนเลสสตีลพร้อมพื้นผิวแข็งแบบ Stellite (อุปกรณ์เสริม)

• ขนาดและช่วงความดัน

ช่วงขนาด: DN15 – DN400

ระดับแรงดัน: PN16 – PN40

ช่วงอุณหภูมิ: ≤600°C

• แอปพลิเคชันและสื่อทั่วไป

ระบบ: ระบบน้ำมันร้อน, ระบบไอน้ำ, ระบบน้ำร้อนและน้ำเย็น, โรงงานแอมโมเนีย

ตัวกลาง: ไอน้ำ, ก๊าซในกระบวนการ, น้ำร้อน, น้ำมันเทอร์มอล, แอมโมเนีย, ของเหลวถ่ายเทความร้อน

ข้อดีหลัก

องค์ประกอบซีลเบลโลว์เมทัลลิก

หัวใจของวาล์วนี้คือเครื่องสูบลมโลหะหลายชั้นที่มีรูปแบบไฮดรอลิก ซึ่งจะช่วยขจัดการปิดผนึกแบบไดนามิกที่ก้าน เพื่อป้องกันการรั่วไหลจากภายนอกอย่างสมบูรณ์ การออกแบบเครื่องสูบลมทำให้มั่นใจได้ว่าไม่มีการปล่อยมลพิษหลบหนี ซึ่งต่างจากวาล์วแบบใช้บรรจุภัณฑ์ทั่วไปทั่วไป ซึ่งมีความสำคัญอย่างยิ่งต่อโรงงานที่มีความอ่อนไหวต่อสิ่งแวดล้อมและมีความรับผิดสูง

เรขาคณิตของดิสก์ที่ปรับให้เหมาะสม

โปรไฟล์ดิสก์ทรงกรวยที่เพรียวบางให้ลักษณะการไหลเชิงเส้นและการปิดที่แน่นหนา (ขึ้นอยู่กับอัตราการรั่วไหลของคลาส VI) การออกแบบนี้ช่วยลดการกัดเซาะและการสั่นสะเทือน ช่วยยืดอายุการใช้งานได้อย่างมากเมื่อเทียบกับโกลปวาล์วมาตรฐาน

ระบบซีลซ้ำซ้อน (เบลโลว์ + การบรรจุ)

เรารวมสถาปัตยกรรมซีลคู่เข้าไว้ด้วยกัน ตราประทับหลักคือเครื่องสูบลมโลหะ หากเครื่องสูบลมเคยทำงานล้มเหลว (หายากมาก) การบรรจุด้วย PTFE หรือกราไฟท์สำรองจะทำให้มีการซีลสำรองทันที เพื่อให้มั่นใจถึงความปลอดภัยของโรงงานอย่างต่อเนื่อง

จาระบีฟิตติ้งสำหรับการหล่อลื่น

ข้อต่อจาระบีในตัวช่วยให้สามารถหล่อลื่นก้าน น็อตก้าน และชุดประกอบปลอกได้โดยตรงขณะใช้งาน ซึ่งจะช่วยลดแรงบิดในการทำงานและป้องกันการครูดในการใช้งานรอบสูง

Handwheel ตามหลักสรีรศาสตร์

วงล้อจักรได้รับการออกแบบให้มีสันกันลื่นและมีเส้นผ่านศูนย์กลางที่เหมาะสมที่สุด ช่วยลดความเมื่อยล้าของผู้ปฏิบัติงานและให้การปรับที่ราบรื่นและแม่นยำ โครงสร้างที่ใช้งานหนักต้านทานความเสียหายจากแรงกระแทกในสภาพแวดล้อมของโรงงานที่ขรุขระ

ถาม-ตอบ – ข้อมูลการจัดซื้อจัดจ้างที่ใช้งานได้จริง

ถาม: คุณมีขั้นต่ำหรือไม่?

ตอบ: ไม่ เราไม่มีปริมาณการสั่งซื้อขั้นต่ำ แม้ว่าคุณต้องการเพียงชิ้นเดียว เราก็ผลิตและจัดหาให้ เนื่องจากเป็นโรงงานที่มีความยืดหยุ่น ก่อนหน้านี้เราจึงจัดให้มีวาล์วนิรภัยเพียงตัวเดียวเพื่อรองรับการบำรุงรักษาเร่งด่วนของลูกค้า

ถาม: คุณสามารถจัดทำมาตรฐานอื่นได้หรือไม่?

ก. ใช่. แม้ว่าความเชี่ยวชาญหลักของเราคือลูกโลกวาล์วแบบปิดผนึกชนิดมุมมาตรฐาน DIN เราสามารถผลิตตามมาตรฐานอื่น ๆ (ANSI, BS, JIS) เมื่อมีการร้องขอ เพียงจัดเตรียมมาตรฐานและระดับความดันที่จำเป็นให้กับทีมซัพพลายเออร์ของเรา

ถาม: ฉันสามารถขอรูปวาดของวาล์วสอบถามได้หรือไม่?

ตอบ: ได้ แต่โปรดทราบว่าการเตรียมการวาดภาพต้องใช้เวลาพอสมควร ให้เวลารอคอยที่เพียงพอในกำหนดการโครงการของคุณ สำหรับวาล์วแบบพิเศษ ไม่ใช่ทั่วไป หรือวาล์วแบบช่วงกว้าง (เช่น DN400 หรือโลหะผสมพิเศษ) เราไม่สามารถจัดเตรียมแบบพิมพ์ได้เสมอไป เนื่องจากไม่มีโรงงานแห่งเดียวที่ผลิตวาล์วทุกประเภท อย่างไรก็ตาม สำหรับการกำหนดค่า DIN มาตรฐานทั้งหมด สามารถใช้ภาพวาดขนาดเต็มและ P&ID ได้

ถาม: ใบเสนอราคานานแค่ไหน?

ตอบ: โดยปกติภายใน 24 ชั่วโมงสำหรับการสอบถามข้อมูลมาตรฐาน สำหรับวาล์วพิเศษ (เช่น อัลลอยด์สูงหรือคลาสแรงดันที่ไม่ได้มาตรฐาน) โปรดรอนานถึง 48 ชั่วโมง เราให้ความสำคัญกับการตอบสนองอย่างรวดเร็วในฐานะผู้ผลิตมืออาชีพในจีน

ถาม: แล้วการบรรจุล่ะ?

ตอบ: บรรจุภัณฑ์ส่งออกมาตรฐานใช้กล่องไม้ปิดผนึกเพื่อป้องกันการกัดกร่อน สำหรับขนาดใหญ่ (โดยทั่วไปจะสูงกว่า DN200) วาล์วจะถูกยึดไว้บนพาเลทด้วยฟิล์มยืดและแผงกั้นความชื้น บรรจุภัณฑ์ทั้งหมดเป็นไปตามมาตรฐานการขนส่งระหว่างประเทศ
