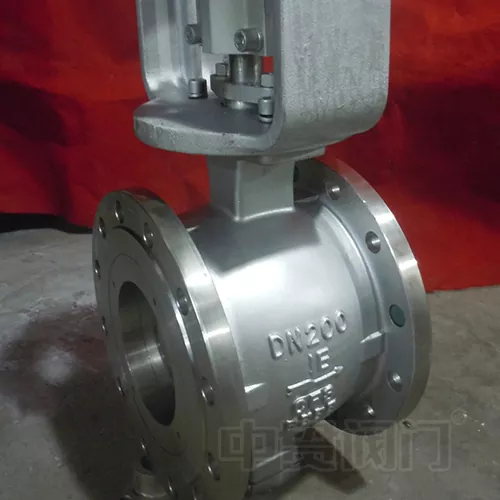

บอลวาล์วสแตนเลสแพลตฟอร์มสูงหน้าแปลนมาตรฐาน ASME

บอลวาล์วสเตนเลสสตีลแพลตฟอร์มสูงหน้าแปลนมาตรฐาน ASME เป็นวาล์วอุตสาหกรรมระดับมืออาชีพที่ออกแบบมาเพื่อจัดการกับสื่อที่มีฤทธิ์กัดกร่อน อุณหภูมิสูง / สภาวะความดันสูง และข้อกำหนดการปิดผนึกที่เข้มงวดในระบบควบคุมของเหลว

ตัววาล์วและชิ้นส่วนที่เปียกทั้งหมดผลิตจากสแตนเลสระดับพรีเมียม (มีจำหน่าย CF8 / CF8M / CF3M) รวมกับหน้าแปลนมาตรฐาน ASME B16.5 เพื่อให้มั่นใจในการเชื่อมต่อกับระบบท่ออย่างปลอดภัยและเชื่อถือได้ เมื่อเทียบกับบอลวาล์วทั่วไปมีเอกลักษณ์เฉพาะตัวการออกแบบแพลตฟอร์มสูงแบบบูรณาการมีแผ่นยึดมาตรฐาน ISO 5211 ที่ด้านบนของตัววาล์วโดยตรง ช่วยให้สามารถติดตั้งแอคชูเอเตอร์แบบนิวแมติก ไฟฟ้า หรือไฮดรอลิกไฟฟ้าได้อย่างรวดเร็วโดยไม่ต้องใช้ขายึดเพิ่มเติม

เป็นหนึ่งในผลิตภัณฑ์หลักของจงกวนวาล์วบอลวาล์วนี้มีการใช้กันอย่างแพร่หลายในการส่งน้ำมันและก๊าซ ระบบเครื่องปฏิกรณ์เคมี ท่อสุขาภิบาลเกรดอาหาร ระบบน้ำบริสุทธิ์ทางเภสัชกรรม การแยกเกลือออกจากน้ำทะเล และระบบบัลลาสต์ทางทะเล ด้วยความต้านทานการกัดกร่อนที่ยอดเยี่ยม การปิดผนึกแบบไม่มีฟองอากาศ และการออกแบบที่ปลอดภัยจากไฟ ทำให้มีการทำงานที่มั่นคงในระยะยาว ในขณะที่ลดความถี่ในการบำรุงรักษาและต้นทุนรวมในการเป็นเจ้าของลงอย่างมาก

ข้อได้เปรียบทางเทคนิคที่สำคัญ

1. ทนต่อการกัดกร่อนและทนต่ออุณหภูมิสูงได้ดีเยี่ยม

• ตัวเลือกวัสดุ: ตัววาล์วและลูกบอลทำจาก CF8 / CF8M (สแตนเลส 304 / 316) หรือ CF3M เกรดสูงกว่า (316L) ปริมาณนิกเกิล โครเมียม และโมลิบดีนัมที่ได้รับการปรับปรุงให้ความต้านทานต่อกรดซัลฟิวริก กรดไฮโดรคลอริก สารละลายอัลคาไลน์ สเปรย์เกลือ และตัวทำละลายอินทรีย์ต่างๆ ได้อย่างดีเยี่ยม
• ช่วงอุณหภูมิ: เหมาะสำหรับ -29°C ถึง +250°C (ขยายได้ถึง +350°C พร้อมตัวเลือกการบรรจุที่อุณหภูมิสูง) ดำเนินการได้อย่างน่าเชื่อถือในท่อไอน้ำ ระบบน้ำมันร้อน และการใช้งานที่อุณหภูมิสูงอื่นๆ โดยไม่เกิดความล้มเหลวในการปิดผนึกหรือการเสียรูปของตัวเครื่อง
• สื่อที่เข้ากันได้: น้ำมันดิบ ก๊าซธรรมชาติ สารละลายกรด/ด่าง น้ำทะเล ตัวทำละลายทางเภสัชกรรม วัสดุอาหาร ตัวกลางที่มีคลอรีน ฯลฯ

2. การรั่วไหลเป็นศูนย์แบบ Bubble-Tight + การออกแบบที่ปลอดภัยจากอัคคีภัย

• อัตราการรั่วไหล: ทดสอบตามมาตรฐาน ISO 5208 Class VI (กันฟอง) — ไม่เห็นการรั่วไหลภายใต้แรงดันที่กำหนด เหมาะสำหรับสื่อที่เป็นพิษ ไวไฟ หรือมีมูลค่าสูง
• โครงสร้างที่ปลอดภัยจากอัคคีภัย: พื้นผิวการปิดผนึกรองระหว่างโลหะกับโลหะระหว่างลูกบอลและที่นั่ง แม้หลังจากเบาะนั่งแบบอ่อนหมดสภาพแล้ว วาล์วก็ยังคงรักษาการปิดขั้นพื้นฐาน เป็นไปตามมาตรฐานความปลอดภัยจากอัคคีภัย API 607 ​​/ ISO 10497
• การออกแบบที่ป้องกันไฟฟ้าสถิต: สปริงป้องกันไฟฟ้าสถิตระหว่างก้านและลูกบอลช่วยให้มั่นใจในการกระจายประจุที่เชื่อถือได้ ช่วยลดความเสี่ยงในการระเบิดจากการสะสมตัวของไฟฟ้าสถิต

3. โครงสร้างแพลตฟอร์มสูงแบบรวม – การติดตั้งแอคชูเอเตอร์ใน 5 นาที

• มาตรฐานอินเทอร์เฟซ: แพลตฟอร์มสูงเป็นไปตามมาตรฐาน ISO 5211 ซึ่งเข้ากันได้โดยตรงกับแอคทูเอเตอร์แบบนิวแมติกและไฟฟ้ายี่ห้อหลักๆ โดยตรง โดยไม่ต้องใช้แผ่นอะแดปเตอร์หรือฉากยึดแบบกำหนดเอง
• ประสิทธิภาพในการติดตั้ง: การติดตั้งแอคชูเอเตอร์ที่ไซต์งานต้องใช้เพียงการขันโบลต์ + คัปปลิ้งก้านเท่านั้น บุคคลหนึ่งคนสามารถทำงานได้เสร็จภายใน 5 นาที ซึ่งประหยัดเวลาในการติดตั้งถึง 2/3 เมื่อเทียบกับวาล์วแบบยึดแบบเดิม
• ความเสถียรในการปฏิบัติงาน: แพลตฟอร์มแบบรวมช่วยลดระยะการส่งข้อมูลระหว่างแอคชูเอเตอร์และสเตม ลดระยะฟันเฟือง และปรับปรุงอายุการใช้งานของวงจรและความแม่นยำในการป้อนกลับตำแหน่ง

4. ความต้านทานการไหลต่ำและค่า Cv สูง - ประหยัดพลังงาน

• การออกแบบเส้นทางการไหล: การออกแบบแบบเจาะเต็มหรือเจาะมาตรฐานพร้อมรูปทรงภายในที่ราบรื่นช่วยลดแรงดันตกคร่อม รุ่นเจาะเต็มให้ค่า Cv เกือบเท่ากับท่อขนาดเดียวกัน โดยคงลักษณะการไหลของระบบดั้งเดิมไว้
• การประหยัดพลังงาน: ความต้านทานการไหลต่ำหมายถึงการลดการใช้พลังงานในการสูบน้ำ สำหรับการดำเนินงานต่อเนื่องตลอด 24 ชั่วโมงทุกวันในโรงงานเคมีหรือบำบัดน้ำ การประหยัดไฟฟ้าต่อปีอาจมีความสำคัญมาก

5. การป้องกันการรั่วไหลหลายระดับและอายุการใช้งานที่ยาวนาน

• การซีลก้าน: การบรรจุ PTFE ของแหวนวีซึ่งมีแรงดึงล่วงหน้าแบบสปริงจะชดเชยการสึกหรอโดยอัตโนมัติ โดยไม่จำเป็นต้องขันต่อมให้แน่นบ่อยครั้ง
• ส่วนรองรับลูกบอล: การออกแบบลูกบอลลอยหรือติดตั้งที่รองแหนบ (ขึ้นอยู่กับขนาด) พร้อมบูชแบบหล่อลื่นในตัว ช่วยลดแรงบิดและยืดอายุการใช้งาน ทดสอบรอบการสลับ >50,000 รอบต่อ GB/T 12237

การใช้งานทั่วไปและอุตสาหกรรม

ติดตั้งง่ายและบำรุงรักษาต่ำ

• การเชื่อมต่อหน้าแปลน: สอดคล้องกับ ASME B16.5 (คลาส 150/300/600) พอดีโดยตรงกับหน้าแปลนท่อมาตรฐาน — ไม่จำเป็นต้องดัดแปลงแบบกำหนดเอง
• การแยกชิ้นส่วนอย่างรวดเร็ว: แอคชูเอเตอร์ยึดเข้ากับแท่นโดยตรง การถอดแอคทูเอเตอร์เพื่อการทำงานฉุกเฉินหรือการตรวจสอบด้วยตนเองจะไม่ส่งผลต่อตัววาล์วหรือการเชื่อมต่อท่อ
• การบำรุงรักษาในสายการผลิต: เลือกรุ่นที่รองรับการแยกชิ้นส่วนในสายการผลิต (ตรวจสอบการออกแบบเฉพาะ) — เปลี่ยนเบาะหรือซีลโดยไม่ต้องถอดวาล์วทั้งหมดออกจากท่อ ซึ่งช่วยลดเวลาหยุดทำงานได้อย่างมาก
• ช่วงการบำรุงรักษา: ภายใต้สภาวะปกติ ให้ตรวจสอบซีลบรรจุภัณฑ์และแรงบิดในการทำงานทุกๆ 12 เดือน อายุการใช้งานจริงอาจเกิน 5 ปี ขึ้นอยู่กับสื่อและความถี่ของรอบการทำงาน

ข้อมูลจำเพาะทางเทคนิค

ตัวเลือกที่มี

• ประเภทตัวกระตุ้น: เกียร์หนอนแบบแมนนวล / นิวเมติกเดี่ยว / คู่ / ไฟฟ้า (24V / 110V / 220V / 380V) / ไฮดรอลิกไฟฟ้า
• วัสดุที่นั่ง: PTFE / RPTFE / PEEK / ซีลโลหะแข็ง
• การรักษาลูกบอล: ขัดเงา / ชุบแข็งด้วยไนไตรด์ / เคลือบทังสเตนคาร์ไบด์
• ตัวเลือกพิเศษ: อุปกรณ์ล็อค / ช่องระบาย / ก้านขยาย / แจ็คเก็ตฉนวน

ทำไมต้องเลือกจงกวนวาล์ว?

• มาตรฐานการผลิต: การปฏิบัติตามมาตรฐาน ASME, API, ISO, GB/T อย่างเข้มงวด มีใบรับรองวัสดุ รายงานการทดสอบแรงดัน และใบรับรองความปลอดภัยจากอัคคีภัย
• การประกันคุณภาพ: การทดสอบแรงดันจากโรงงาน 100% + การทดสอบซีล ทุกวาล์วรับประกันว่าตรงตามพารามิเตอร์ที่ระบุ
• การตอบสนองอย่างรวดเร็ว: สินค้าสต็อกมาตรฐานจัดส่งภายใน 24 ชั่วโมง คำสั่งซื้อที่ไม่ได้มาตรฐาน / กำหนดเองจะจัดส่งภายใน 2–4 สัปดาห์
• การสนับสนุนด้านเทคนิค: บริการเต็มรูปแบบตั้งแต่การคำนวณขนาดและคำแนะนำในการติดตั้งไปจนถึงการบำรุงรักษาหลังการขาย
