ในฐานะประเภทของวาล์วควบคุมของเหลววาล์วผีเสื้อส่วนใหญ่ประกอบด้วยส่วนประกอบหนึ่ง - แผ่นวาล์ว การเลือกส่วนประกอบนี้สามารถส่งผลกระทบต่อประสิทธิภาพการปฏิบัติงานและอายุการใช้งานของระบบของเหลวอย่างมีนัยสำคัญ
I. ประเภทโครงสร้างของแผ่นวาล์วประเภทและลักษณะ

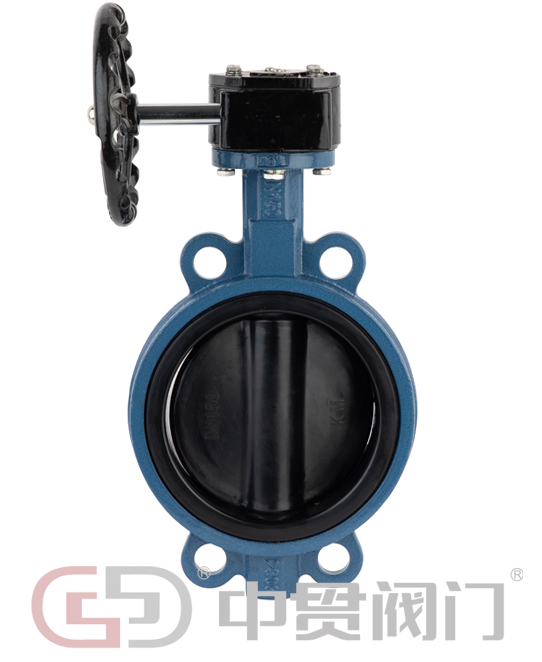

แผ่นวาล์วศูนย์กลาง (วาล์วผีเสื้อกลาง)
ประเภทนี้มีการออกแบบที่กึ่งกลางของแผ่นวาล์วจัดเรียงกับแกนของก้านวาล์ว มันมีข้อดีของโครงสร้างที่เรียบง่ายและต้นทุนต่ำ เหมาะสำหรับสภาวะความดันต่ำต่ำกว่า PN10 และพบได้ทั่วไปในระบบน้ำประปาและระบบการไหลเวียนของเครื่องปรับอากาศ ข้อได้เปรียบของมันอยู่ในการบำรุงรักษาง่าย แต่ประสิทธิภาพการปิดผนึกค่อนข้าง จำกัด
แผ่นวาล์วแปลก ๆ
โดยการออกแบบศูนย์ก้านวาล์วเพื่อเบี่ยงเบนเล็กน้อยจากศูนย์กลางของแผ่นวาล์วความต้านทานแรงเสียดทานในระหว่างกระบวนการเปิดและปิดจะลดลงอย่างมีประสิทธิภาพ โครงสร้างนี้ทำงานได้ดีเป็นพิเศษภายใต้เงื่อนไขความดันปานกลางและต่ำ (PN16-PN25) และเหมาะอย่างยิ่งสำหรับการบำบัดน้ำเสียและการขนส่งของเหลวเคมีทั่วไป
แผ่นวาล์วสองตัว
มันใช้การออกแบบชดเชยคู่สำหรับก้านวาล์วและแผ่นวาล์วเพื่อเพิ่มประสิทธิภาพมุมสัมผัสปิดผนึกและยืดอายุการใช้งานอย่างมีนัยสำคัญ ในสภาพการทำงานของแรงดันปานกลางและสูงตั้งแต่ PN25 ถึง PN40 มันเหมาะอย่างยิ่งสำหรับระบบท่อในอุตสาหกรรมปิโตรเลียมและเคมีที่ต้องเปิดและปิดบ่อยครั้ง
แผ่นวาล์วประหลาดสามแผ่น
เนื่องจากการออกแบบที่ผิดปกติสามครั้งของก้านวาล์วแผ่นวาล์วและที่นั่งวาล์วซีลฮาร์ดโลหะได้รับการเปลี่ยนแปลงทางเทคโนโลยีในแง่ของประสิทธิภาพการเสียดสี ที่คุณภาพสูงโครงสร้างสามารถทนต่ออุณหภูมิสูงถึง 600 ℃และแรงกดดันเหนือ PN64 ทำให้เป็นผลิตภัณฑ์ตัวเลือกหลักสำหรับท่อไอน้ำและระบบขนส่งน้ำมัน/ก๊าซ
ii. การวิเคราะห์คุณสมบัติของวัสดุแผ่นวาล์ว
ชุดวัสดุโลหะ
แผ่นวาล์วเหล็กหล่อ: รวมถึงเหล็กหล่อสีเทา HT200/HT250 และ QT450 เหล็กหล่อ Ductile มันมีประสิทธิภาพสูงและความต้านทานการกัดกร่อนที่ จำกัด ส่วนใหญ่จะใช้ในระบบน้ำที่มีแรงดันต่ำและการขนส่งก๊าซแบบไม่กัดกร่อน
แผ่นวาล์วเหล็กคาร์บอน: ด้วยความแข็งแรงที่เหนือกว่าเหล็กหล่อ, WCB (A216) และ LCB (เหล็กกล้าคาร์บอนอุณหภูมิต่ำ) สามารถทนต่อแรงกดดันได้ถึง PN40 อย่างไรก็ตามพวกเขาจำเป็นต้องใช้ร่วมกับการเคลือบป้องกันการกัดกร่อน พวกเขามักพบในปิโตรเลียมปานกลางและแรงดันต่ำและท่อไอน้ำ
การเลือกแผ่นวาล์วสแตนเลส
304 สแตนเลส: ประเภทวัตถุประสงค์ทั่วไปสำหรับอุตสาหกรรมอาหารและยา
316 สแตนเลส: แบบจำลองการกัดกร่อนน้ำทะเล (มีโมลิบดีนัม)
เหล็กกล้าคู่: ความแข็งแรงเป็นสองเท่าความต้านทานการกัดกร่อนนั้นแข็งแกร่งขึ้น
สุดยอดสแตนเลส: ความสามารถในการทนกรดที่แข็งแกร่งทั้งหมด
วัสดุพิเศษ
Hastelloy Alloy: คนแกร่งต่อต้านกรดที่แข็งแกร่ง
โลหะผสมที่ใช้นิกเกิล: ทนต่ออุณหภูมิสูงถึง 1,000 ℃
ซับในพลาสติก / ซับยาง: ทนต่ออุณหภูมิสูง แต่ทนต่อการกัดกร่อน
การเคลือบเซรามิก: แชมป์น้อยที่ยากลำบาก
iii. สามองค์ประกอบสำหรับรุ่นการเลือก
การดูสื่อ:
วัสดุทนต่อการกัดกร่อน: 316/ Duplex Steel
เคลือบด้วยอนุภาคที่ทนต่อการกัดกร่อน
ซีลนุ่มสำหรับของเหลวที่สะอาด
ตรวจสอบสภาพการทำงาน:
อุณหภูมิปกติ (≤ 80 ℃): การปิดผนึกยาง
อุณหภูมิปานกลาง (80 - 400 ℃): ซีลโลหะ
อุณหภูมิสูง (≥ 400 ℃): โลหะผสมพิเศษ
โครงสร้าง eccentric สามอคติแรงดันสูง
ดูอุตสาหกรรม:
อาหารและยา: 316L + PTFE
Petrochemicals: API Standard Tri-end Eccentricity
iv. ตัวเลือกการจับคู่แบบคลาสสิก
น้ำประปา: เหล็กหล่อ/สแตนเลส + ยาง
ท่อส่งกรดไฮโดรคลอริก: โลหะผสม Hastelloy
กรดซัลฟิวริกเข้มข้น: ต้องเรียงรายไปด้วย PTFE
การแปรรูปอาหาร: สแตนเลสมิเรอร์ขัดเงา
การขนส่งสารละลายถ่านหิน: การเคลือบเซรามิก
V. คำถามทั่วไป
น้ำทะเลไม่สามารถบำบัดด้วยเหล็กเพล็กซ์เกรด 316 จำเป็นต้องมีมากขึ้น
กรดซัลฟิวริกเข้มข้นควรเรียงรายไปด้วยพลาสติก สแตนเลสจะเสื่อมสภาพ
ความต้านทานการสึกหรอสูงใช้ทังสเตนคาร์ไบด์โดยมีอายุการใช้งานที่ยาวขึ้น 5 เท่า
ติดตั้งตัวกรองหากมีสิ่งสกปรก
VI. จุดบำรุงรักษา
ตรวจสอบการสึกหรอเป็นประจำ
การตรวจสอบพื้นที่สำคัญอย่างสม่ำเสมอจะดำเนินการทุก 2 ถึง 3 ปี
แนะนำว่าจะมีการจัดตั้งไฟล์การบำรุงรักษา
วาล์วอุณหภูมิสูงจะต้องอุ่น
vii. แนวโน้มในอนาคต
วัสดุใหม่ที่ทนทานมากขึ้น
ด้วยฟังก์ชั่นการตรวจสอบอัจฉริยะ
การออกแบบที่เป็นมิตรกับสิ่งแวดล้อมมากขึ้น
บริการปรับแต่งส่วนบุคคล
ข้อเสนอแนะการเลือก:
จัดเตรียมพารามิเตอร์เงื่อนไขการทำงานที่เฉพาะเจาะจง วิศวกรมืออาชีพจะแนะนำทางออกที่ดีที่สุด สำหรับโครงการสำคัญขอแนะนำให้ทำการทดสอบก่อน
