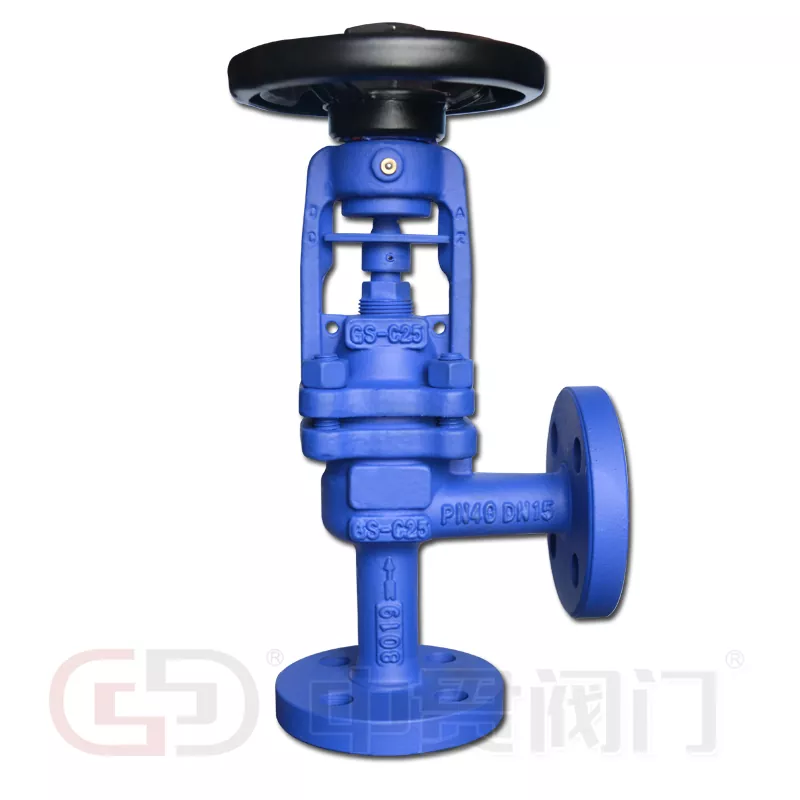

มาตรฐาน DIN สูบลมวาล์วลูกโลกมุมปิดผนึก

จงกวนเป็นผู้จัดหามาตรฐาน DIN สูบลมวาล์วลูกโลกมุมปิดผนึกสำหรับการจัดซื้อท่อทางอุตสาหกรรม ผสมผสานโครงสร้างตัวถังทำมุม 90° กับการซีลก้านสูบลมโลหะสำหรับไอน้ำ น้ำมันร้อน น้ำร้อน ก๊าซในกระบวนการ และระบบแอมโมเนีย วาล์วมีจำหน่ายในวัสดุตัวเครื่อง เช่น เหล็กหล่อ เหล็กดัด เหล็กหล่อ และสแตนเลส โดยมีตัวเลือกเบลโลว์ใน SS304, SS316, SS316L, SS310S และ Hastelloy C ช่วงขนาดที่ระบุคือ DN15–DN400 โดยมีพิกัดแรงดัน PN16–PN40 และอุณหภูมิสูงสุดที่ระบุไว้ที่ 600°C

การออกแบบรูปแบบมุมสำหรับท่ออุตสาหกรรม

การเปลี่ยนเส้นทางรูปแบบมุมจะไหลผ่าน 90° รวมการเปลี่ยนทิศทางเข้ากับโครงสร้างของวาล์ว การจัดเตรียมนี้สามารถขจัดข้องอที่แยกจากกันในรูปแบบการวางท่อที่เข้ากันได้ ลดจำนวนการเชื่อมต่อ และทำให้การติดตั้งในพื้นที่จำกัดทำได้ง่ายขึ้น

• การกำหนดเส้นทางไปป์ไลน์ขนาดกะทัดรัด:รวมการเปลี่ยนแปลงทิศทางการไหลที่ตำแหน่งวาล์ว
• การควบคุมการไหล:แผ่นวาล์วโลกและบ่าวาล์วควบคุมการผ่านของสื่อกระบวนการ
• ประสิทธิภาพการปิดเครื่อง:โครงสร้างที่นั่งรองรับการแยกตัวในระบบของเหลวอุตสาหกรรม
• การเข้าถึงการบำรุงรักษา:ฝากระโปรงและชุดประกอบก้านช่วยให้สามารถเข้าถึงส่วนประกอบการทำงานภายในได้

โครงสร้างการปิดผนึกสูบลมโลหะ

เครื่องเป่าลมโลหะล้อมรอบก้านที่เคลื่อนไหวและขยายหรือหดตัวระหว่างการทำงานของวาล์ว โดยจะสร้างสิ่งกีดขวางระหว่างตัวกลางในกระบวนการและสภาพแวดล้อมภายนอก ซึ่งช่วยลดการพึ่งพาบรรจุภัณฑ์แบบเดิมเป็นซีลก้านหลัก

การปิดผนึกแบบคู่กับเครื่องเป่าลมและการบรรจุ

การจัดเรียงซีลจะรวมเบลโลว์โลหะเข้ากับการบรรจุ PTFE หรือกราไฟท์รอง

• การปิดผนึกหลัก:เครื่องสูบลมจะจำกัดการรั่วไหลของกระบวนการ-ปานกลางตลอดก้านวาล์ว
• การปิดผนึกรอง:การบรรจุจะทำให้เกิดอุปสรรคเพิ่มเติมหากเครื่องเป่าลมสูญเสียความสมบูรณ์
• เสถียรภาพในการทำงาน:วัสดุเครื่องสูบลมที่เหมาะสมและบริการสนับสนุนการออกแบบกลไกเสียงในระบบที่สัมผัสกับอุณหภูมิสูงและการทำงานของวาล์วซ้ำ

การกำหนดค่านี้เกี่ยวข้องอย่างยิ่งกับการใช้งานไอน้ำ น้ำมันร้อน และก๊าซในกระบวนการ ซึ่งการควบคุมการรั่วไหลจากภายนอกมีความสำคัญ

วัสดุและข้อกำหนดทางเทคนิค

การเลือกใช้วัสดุสำหรับสภาพการทำงานที่แตกต่างกัน

• GG25 และ GGG40:ตัวเลือกเหล็กหล่อและเหล็กดัดสำหรับน้ำอุตสาหกรรมและระบบสาธารณูปโภคภายในพิกัดการทำงานที่เกี่ยวข้อง
• 1.0619+N (GS-C25):เหล็กหล่อสำหรับงานอุตสาหกรรมที่มีแรงดัน
• 1.4308 (CF8) และ 1.4408 (CF8M):ตัวเลือกเหล็กกล้าไร้สนิมสำหรับบริการที่ต้องการความต้านทานการกัดกร่อน
• SS316L และ SS310S สูบลม:เกรดสเตนเลสทางเลือกสำหรับสภาพแวดล้อมทางเคมีและความร้อนที่แตกต่างกัน
• เครื่องสูบลม Hastelloy C:ตัวเลือกโลหะผสมสำหรับการใช้งานที่มีฤทธิ์กัดกร่อนที่มีความต้องการสูง
• การเคลือบผิวแข็งแบบ Stellite:การรักษาพื้นผิวเบาะนั่งและแผ่นดิสก์เสริมสำหรับการใช้งานที่ต้องการความทนทานต่อการสึกหรอเพิ่มขึ้น

สื่อและการประยุกต์ใช้ในอุตสาหกรรม

โกลบวาล์วแบบสูบลมมาตรฐาน DIN เหมาะสำหรับระบบอุตสาหกรรมที่ต้องการการเปลี่ยนแปลงทิศทางการไหล ควบคุมการไหลของของไหล และลดการรั่วไหลของก้าน

• ระบบไอน้ำ:การกระจายไอน้ำอุตสาหกรรมและการแปรรูปด้วยความร้อน — โปรดดูเพิ่มเติมที่โกลบวาล์วแบบสูบลมมาตรฐาน DIN.
• วงจรน้ำมันความร้อน:ระบบถ่ายเทความร้อนทำงานที่อุณหภูมิสูง —โกลบวาล์วมาตรฐาน DINคือตัวเลือกรูปแบบตรงที่เกี่ยวข้องกัน
• การไหลเวียนของน้ำ:ท่อส่งน้ำร้อนและน้ำเย็นในโรงงานอุตสาหกรรม
• ดำเนินการท่อส่งก๊าซ:ระบบจัดการแก๊สที่การซีลก้านถือเป็นการออกแบบที่สำคัญ
• พืชแอมโมเนีย:ระบบกระบวนการที่ต้องการความเข้ากันได้ของวัสดุที่เหมาะสม
• การติดตั้งเครื่องทำความร้อน:เครือข่ายการถ่ายเทความร้อนทางอุตสาหกรรมโดยใช้ไอน้ำหรือของไหลความร้อน

โครงสร้างแบบมุม-ตัวถังรวมการเปลี่ยนแปลงทิศทางการไหลและการทำงานของวาล์วไว้ในชุดประกอบเดียว ทำให้มีประโยชน์ในรูปแบบการวางท่อขนาดกะทัดรัด สำหรับส่วนประกอบไปป์ไลน์ที่เกี่ยวข้อง โปรดดูที่เช็ควาล์วมาตรฐาน DIN, ที่วาล์วประตูมาตรฐาน DINและสเตรนเนอร์ชนิด Y มาตรฐาน DIN.

ข้อมูลจำเพาะที่สำคัญสำหรับการเลือกวาล์ว

วาล์วลูกโลกมุมปิดผนึกแบบเบลโลว์มาตรฐาน DIN สามารถประเมินได้โดยใช้พารามิเตอร์การทำงานและการติดตั้งต่อไปนี้:

1. ปานกลาง:ไอน้ำ น้ำมันร้อน น้ำ แอมโมเนีย หรือก๊าซในกระบวนการ
2. สภาพการทำงาน:ความดันการออกแบบ อุณหภูมิปกติ และอุณหภูมิการทำงานสูงสุด
3. ขนาดท่อ:ขนาด DN, ประเภทการเชื่อมต่อ และพื้นที่การติดตั้ง
4. ข้อกำหนดด้านวัสดุ:ตัวรถ ฝากระโปรง ที่สูบลม เบาะนั่ง แผ่นดิสก์ และวัสดุบรรจุภัณฑ์
5. ฟังก์ชั่นวาล์ว:การควบคุมการไหล การแยก หรือทั้งสองอย่างรวมกัน
6. มาตรฐานที่ใช้บังคับ:มาตรฐาน DIN ขนาดการเชื่อมต่อ และข้อกำหนดในการตรวจสอบที่จำเป็น

การผลิตจงกวนและการสนับสนุนทางเทคนิค

เจ้อเจียง Zhongguan วาล์วผลิต Co., Ltd.มุ่งเน้นไปที่การผลิตและจำหน่ายวาล์วมานานกว่า 19 ปี โดยมีฐานการผลิตในเทียนจินและเหวินโจว ฐานเทียนจินก่อตั้งขึ้นในปี 2559 ตามด้วยการก่อตั้งบริษัทเจ้อเจียงในอูเป่ย หยงเจีย เวินโจว ในปี 2562

กลุ่มผลิตภัณฑ์ประกอบด้วยวาล์วผีเสื้อ, บอลวาล์ว, วาล์วประตู, เช็ควาล์ว, ฟุตวาล์ว, สเตรนเนอร์ และวาล์วควบคุม อุปกรณ์การผลิตประกอบด้วยเครื่องทดสอบแรงดันวาล์ว อุปกรณ์ติดตั้งบ่าวาล์ว อุปกรณ์ติดตั้งปลอกเพลา และอุปกรณ์ทำเครื่องหมายวาล์ว

การสนับสนุนด้านเทคนิคครอบคลุมถึงการเลือกวาล์วตามอุณหภูมิการทำงานและประเภทปานกลาง การตรวจสอบการผลิตรวมถึงการทดสอบแรงดัน และบริษัทให้การรับประกันหนึ่งปีพร้อมการเปลี่ยนทดแทนฟรีสำหรับปัญหาที่เกี่ยวข้องกับคุณภาพที่ได้รับการยืนยันภายใต้ข้อกำหนดการบริการ คุณยังสามารถตรวจสอบของเราใบรับรองและกรณีสหกรณ์.

สำหรับระบบไอน้ำอุตสาหกรรม น้ำมันร้อน น้ำ และก๊าซโกลบวาล์วแบบปิดผนึกชนิดมุมมาตรฐาน DINผสมผสานตัวเครื่องที่มีรูปแบบมุม การปิดผนึกก้านสูบลมโลหะ และตัวเลือกวัสดุที่หลากหลายสำหรับการใช้งานท่ออุตสาหกรรม สำรวจให้เต็มที่วาล์วอุตสาหกรรมมาตรฐาน DINช่วงสำหรับส่วนประกอบไปป์ไลน์ที่เกี่ยวข้อง

คำถามที่พบบ่อย

สามารถติดตั้งวาล์วได้ทุกทิศทางหรือไม่?

การติดตั้งควรเป็นไปตามทิศทางการไหลที่ระบุบนตัววาล์ว ตัวมุมได้กำหนดพอร์ตทางเข้าและทางออก ดังนั้นโครงร่างการวางท่อจะต้องตรงกับเส้นทางการไหลที่ต้องการ

อะไรคือสัญญาณเริ่มต้นของการสึกหรอหรือความล้มเหลวของเครื่องสูบลม?

การรั่วไหลภายนอกรอบๆ บริเวณก้าน แรงดันปลายน้ำที่ไม่เสถียร หรือการเปลี่ยนแปลงแรงบิดในการทำงานที่เห็นได้ชัดเจน อาจบ่งบอกถึงการสึกหรอของที่สูบลม บรรจุภัณฑ์รองสามารถทำการปิดผนึกชั่วคราวได้ แต่ควรตรวจสอบและเปลี่ยนตัวเป่าลมหากได้รับการยืนยันความเสียหาย

สามารถติดตั้งวาล์วกับแอคทูเอเตอร์ได้หรือไม่?

วาล์วสามารถมาพร้อมกับส่วนต่อประสานการติดตั้งสำหรับแอคทูเอเตอร์แบบแมนนวล นิวแมติก หรือแบบไฟฟ้าที่เข้ากันได้ การเลือกแอคชูเอเตอร์ขึ้นอยู่กับความต้องการแรงบิด ระยะชัก และสภาวะการทำงานของขนาดวาล์วเฉพาะ

สิ่งที่ควรตรวจสอบระหว่างการติดตั้งหน้าแปลน?

ตรวจสอบการจัดตำแหน่งหน้าแปลน ประเภทของปะเก็น และลำดับการขันโบลต์ การรับน้ำหนักของโบลต์ที่ไม่สม่ำเสมออาจทำให้ตัวถังบิดเบี้ยวหรือทำให้เกิดการรั่วไหล โดยเฉพาะกับขนาด DN ที่ใหญ่ขึ้นและมีพิกัดแรงดันที่สูงกว่า

ถุงลมสำหรับเปลี่ยนและส่วนประกอบเบาะนั่งมีจำหน่ายแยกต่างหากหรือไม่

สามารถจัดหาส่วนประกอบสูบลม ที่นั่ง แผ่นดิสก์ และบรรจุภัณฑ์สำหรับวาล์วรุ่นที่ใช้ร่วมกันได้ ชิ้นส่วนที่ถูกต้องขึ้นอยู่กับขนาดวาล์ว อัตราแรงดัน วัสดุของตัวเครื่อง และวัสดุของเบลโลว์ที่ระบุไว้แต่แรกติดต่อเราโดยมีข้อกำหนดเดิมในการเสนอราคาทดแทน
