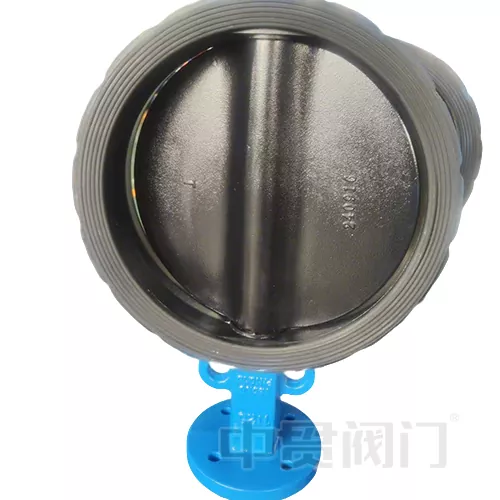

EN593 การออกแบบวาล์วผีเสื้อมาตรฐาน

ในฐานะที่เป็นข้อกำหนดที่สำคัญในด้านวาล์วอุตสาหกรรมในยุโรปมาตรฐานการออกแบบ EN593 เป็นกรอบการทำงานอย่างเป็นระบบสำหรับการออกแบบการผลิตและการทดสอบวาล์วผีเสื้อโลหะ บทความนี้จะวิเคราะห์ข้อกำหนดหลักของมาตรฐานอย่างลึกซึ้งและสำรวจข้อได้เปรียบทางเทคนิคของวาล์วผีเสื้อที่ตรงตามมาตรฐานนี้ (EN 593 การออกแบบวาล์วผีเสื้อมาตรฐาน) ในสถานการณ์อุตสาหกรรม

ข้อกำหนดหลักของมาตรฐาน EN593

EN593 ได้รับการพัฒนาโดยคณะกรรมการยุโรปเพื่อการสร้างมาตรฐาน (CEN) และใช้กับการออกแบบวาล์วผีเสื้อโลหะในระบบท่อส่งสัญญาณแบบหน้าแปลนหรือแบบเชื่อมต่อกันซึ่งครอบคลุมการแยกการควบคุมและฟังก์ชั่นการควบคุม ไฮไลท์ทางเทคนิคของมันรวมถึง:

ช่วงความดันและขนาด:

1. ความดันเล็กน้อย (PN): 2.5 ถึง 40 บาร์; American Standard Grade (คลาส): 150 ถึง 300;

2. เส้นผ่านศูนย์กลางเล็กน้อย (DN): DN20 ถึง DN2400 โดยรองรับการออกแบบเส้นผ่าศูนย์กลาง 2.4 เมตรสูงสุด (DN2400);

3. แอปพลิเคชั่นพิเศษ (เช่นการควบคุมกระบวนการ) จำเป็นต้องมีการอ้างอิงถึง EN1349 และ EN60534-2-1 มาตรฐานเสริม

ข้อกำหนดด้านวัสดุและโครงสร้าง:

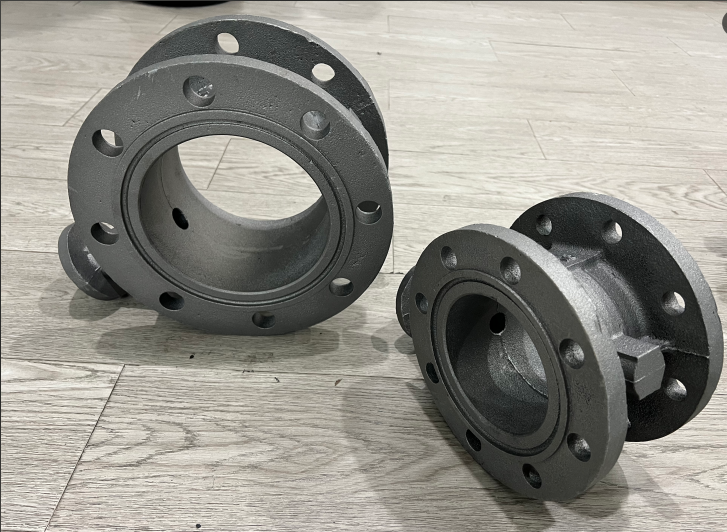

1. ร่างกายวาล์วจะต้องทำจากโลหะที่ทนต่อการกัดกร่อน (เช่นเหล็กกล้าคาร์บอนสแตนเลสหรือเหล็กกล้าเพล็กซ์) และพบกับการรับรองวัสดุ 10204;

2. ก้านวาล์วและแผ่นผีเสื้อต้องมีความแข็งแรงแรงบิดและซีลที่นั่งวาล์วจะต้องปรับให้เข้ากับซีลนุ่ม (EPDM/FKM) หรือซีลแข็งโลหะเป็นโลหะ

3. ขนาดการเชื่อมต่อหน้าแปลนอย่างเคร่งครัดทำตามมาตรฐาน EN 558 อย่างเคร่งครัดเพื่อให้แน่ใจว่าการเปลี่ยนสายทั่วโลก

ข้อกำหนดการทดสอบประสิทธิภาพ:

1. การทดสอบการปิดผนึก: ตามมาตรฐาน ISO 5208 การรั่วไหลเป็นศูนย์ทำได้ที่ 1.1 เท่าของความดันที่ได้รับการจัดอันดับ;

2. การตรวจสอบแรงบิดในการดำเนินงาน: หลังจากติดตั้งแอคทูเอเตอร์แล้วจะต้องผ่านการทดสอบการเปิดและปิด 1,000 ครั้งและความผันผวนของแรงบิดคือ≤5%;

3. การทดสอบแรงดันแรงดัน: ร่างกายวาล์วจะต้องทนต่อการทดสอบความดันไฮโดรสแตติกที่ 1.5 เท่าของแรงดัน PN เป็นเวลา 3 นาทีโดยไม่เสียรูป

OUNEN593 การออกแบบวาล์วผีเสื้อมาตรฐานตามมาตรฐานเหล่านี้อย่างเคร่งครัดหากคุณต้องการยืนยันมาตรฐานอื่น ๆ โปรดติดต่อเรา

ข้อได้เปรียบทางเทคนิค

ข้อได้เปรียบทางเทคนิค:

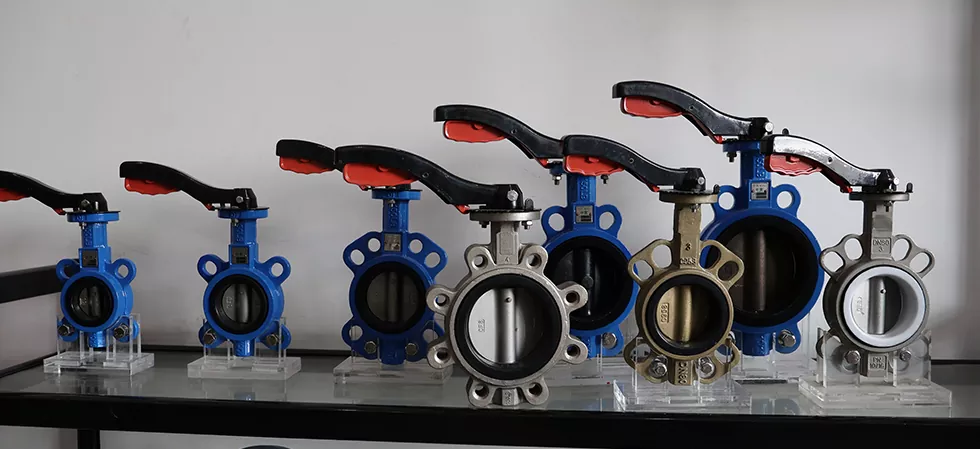

วาล์วผีเสื้อที่สอดคล้องกับ EN593 Standard (EN593 Design Standard Lackfly Valve) ทำงานได้ดีในสถานการณ์ต่อไปนี้:

การปรับตัวให้เข้ากับสื่อที่รุนแรง:

1. โดยการเพิ่มประสิทธิภาพพื้นผิวของแผ่นผีเสื้อด้วย Halar, PTFE หรือการชุบโลหะมันสามารถทนต่อกรดที่แข็งแรงไอน้ำอุณหภูมิสูง

2. ตัวอย่างเช่นวาล์ว DN1600 สามารถทนต่อการกัดกร่อน H2S ที่เงื่อนไข 150 ℃และ PN16 เป็นเวลานานในระบบการกู้คืนซัลเฟอร์ของโรงงานปิโตรเคมี

การออกแบบการปิดผนึกที่มีประสิทธิภาพสูง:

1. โครงสร้างการปิดผนึกแบบสองทิศทาง (double eccentric หรือ triple eccentric) ช่วยลดแรงเสียดทานของการเปิดและปิดและยืดอายุของที่นั่งวาล์ว;

2. ระดับการรั่วไหลของที่นั่งวาล์วซีลอ่อนถึงระดับ VI (ซีลระดับฟอง) และซีลฮาร์ดตรงตามมาตรฐานความปลอดภัยจากอัคคีภัย (API 607)

ศักยภาพในการอัพเกรดอัจฉริยะ

1. อินเทอร์เฟซเพลา ISO5211 สแควร์มาตรฐาน (F05-F25) รองรับการรวมตัวของแอคชูเอเตอร์ไฟฟ้า/นิวเมติกอย่างรวดเร็ว

2. เมื่อรวมกับ Internaly Internet of Things (IIOT) แรงบิดวาล์วอุณหภูมิและข้อมูลเตือนการรั่วไหลสามารถตรวจสอบได้แบบเรียลไทม์
