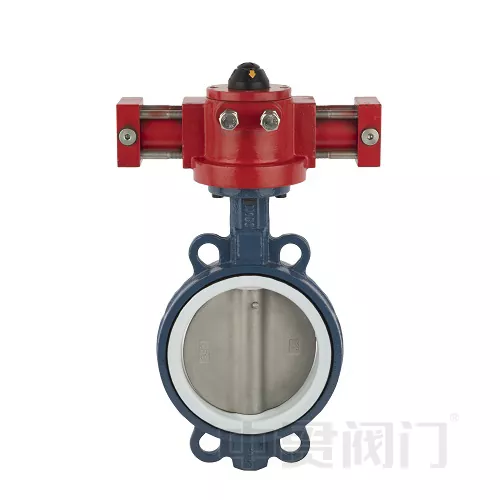

วาล์วผีเสื้อศูนย์กลางไฮดรอลิก

วาล์วผีเสื้อศูนย์กลางไฮดรอลิกมีลักษณะเป็นแผ่นดิสก์ที่หมุนรอบเพลากลางเพื่อควบคุมการไหลในขณะที่แอคทูเอเตอร์ไฮดรอลิกใช้ความดันของเหลวในการเคลื่อนย้ายวาล์ว ชุดค่าผสมนี้ช่วยให้การควบคุมการไหลของของไหลที่แม่นยำและทรงพลังในแอพพลิเคชั่นต่าง ๆ โดยเฉพาะอย่างยิ่งที่ต้องการระบบอัตโนมัติและจำเป็นต้องมีแรงบิดที่สูงขึ้น

I. หลักการทำงาน

ระบบควบคุมของเหลวอุตสาหกรรมควบคุมการไหลโดยการเปิดและปิดวาล์วผีเสื้อ วาล์วผีเสื้อไฮดรอลิกใช้ระบบไดรฟ์ไฮดรอลิกเพื่อแปลงความดันของเหลวเป็นพลังงานเชิงกลขับเพลาวาล์วเพื่อให้การเคลื่อนที่แบบหมุน 90 °เสร็จสมบูรณ์ เมื่อเปรียบเทียบกับแอคทูเอเตอร์ไฟฟ้า/ นิวเมติกระบบไฮดรอลิกให้แรงบิดที่สูงขึ้นและความต้านทานต่อแรงกระแทกที่ดีขึ้น

ii. โครงสร้างหลักและฟังก์ชั่น

ส่วนประกอบของร่างกายวาล์ว

แผ่นดิสก์: เปิดและปิดเส้นทางการไหลโดยการหมุน 90 °

ก้านวาล์ว: องค์ประกอบการส่งสัญญาณหลักที่เชื่อมต่อแอคชูเอเตอร์กับแผ่นดิสก์

ระบบการปิดผนึก: EPDM Soft-Seal Valve Seat ทำให้มั่นใจได้ว่าเป็นศูนย์การรั่วไหล

วิธีการเชื่อมต่อ: การออกแบบแบบแปลน/เวเฟอร์ (เป็นไปตามมาตรฐาน ANSI/EN)

แอคทูเอเตอร์ไฮดรอลิก

แรงดันน้ำมันขับเคลื่อนทรงกระบอกลูกสูบแรงเชิงเส้น out out →แปลงเป็นแรงบิดการหมุน

มาตรฐาน 90 °เวลาตอบสนอง≤ 3 วินาที

ตัวเลือกเดียวที่ออกฤทธิ์เดี่ยว (ผลตอบแทนสปริง) หรือการออกฤทธิ์สองครั้ง (ไดรฟ์ไฮดรอลิกสองทิศทาง)

iii. ข้อได้เปรียบทางเทคนิค
