คู่มือหลักสำหรับการเลือกวิธีการเชื่อมต่อวาล์วผีเสื้อ

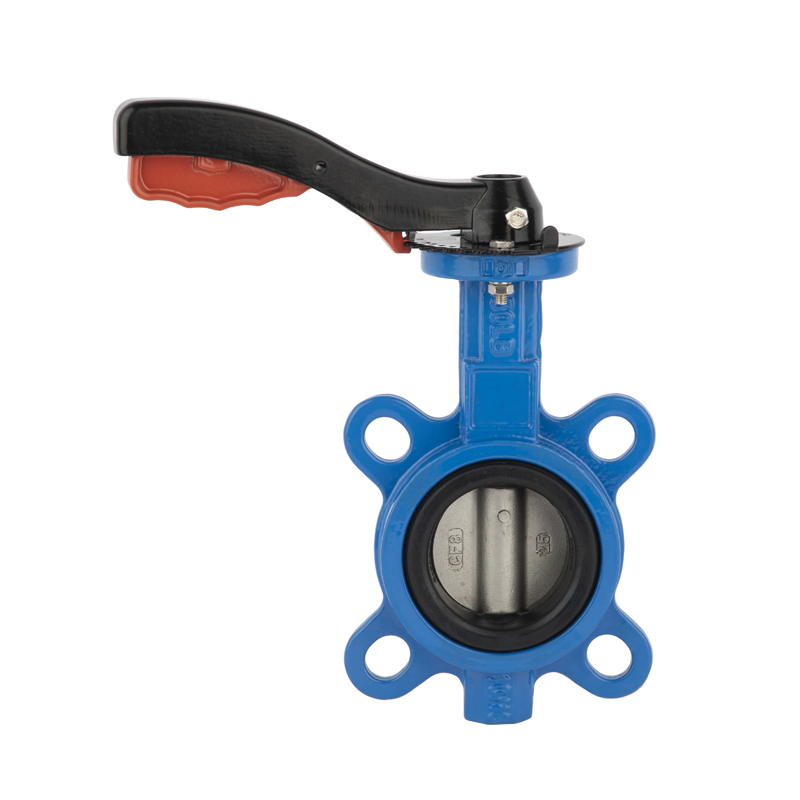

1. เวเฟอร์

ข้อดีหลัก: โครงสร้างบาง (30%~ 50%บางกว่าประเภทหน้าแปลน) และมีน้ำหนักเบา (ลดน้ำหนัก 20%~ 40%)

สถานการณ์ที่จำเป็น: โดยปกติแล้วจะใช้ในท่อที่มีพื้นที่ จำกัด (โครงการ Interlayer/การปรับปรุงอุปกรณ์)

การใช้งานทั่วไป: ท่อน้ำไหลเวียนของอากาศกลางและท่อหลักของสปริงเกอร์ไฟ (PN10 ~ 16)

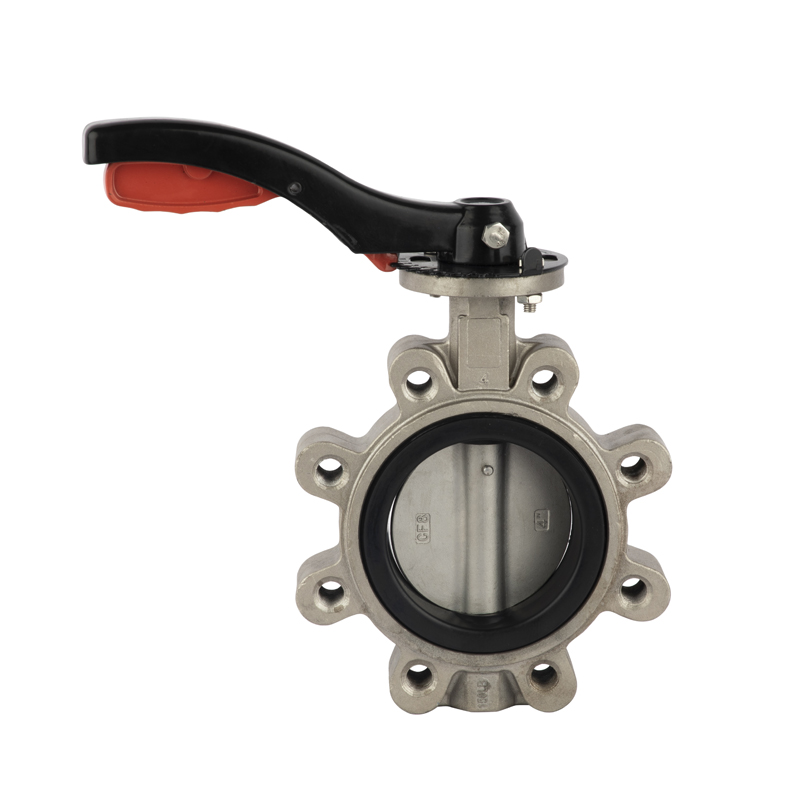

2. lug

ข้อดีหลัก: การแยกแรงดันระดับเดียว, สลักเกลียวด้านเดียวแบบถอดได้

สถานการณ์ที่จำเป็น: การทดสอบ/การบำรุงรักษาความดันแบ่งส่วน (แหล่งน้ำเขต), การติดตั้งท่อแนวตั้ง

การใช้งานทั่วไป: เต้าเสียบปั๊มน้ำประปารองวาล์ว, วาล์วระบบระบายความร้อนแบบแบ่งส่วน (PN10)

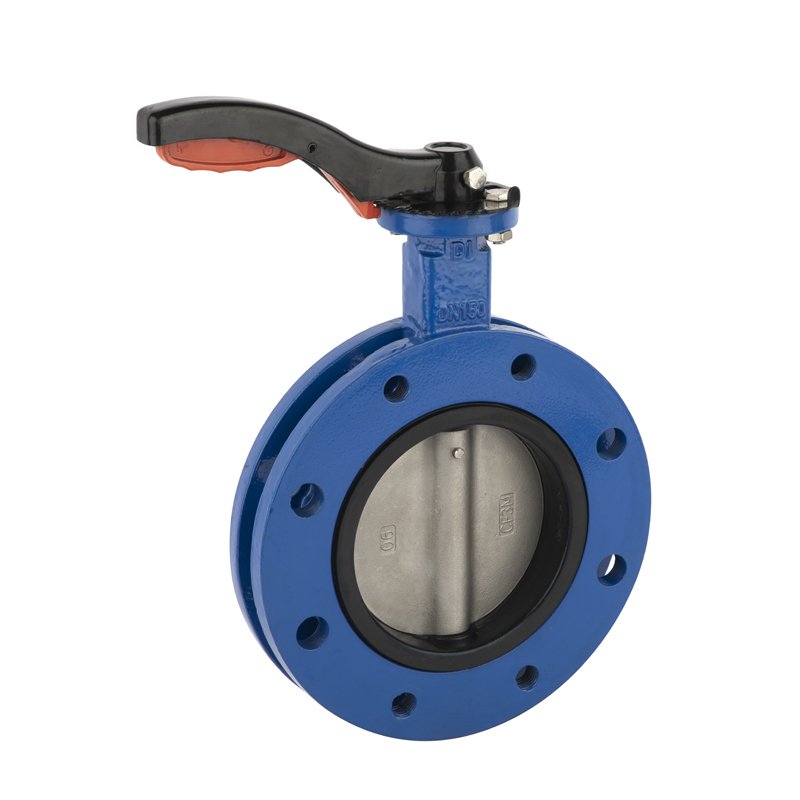

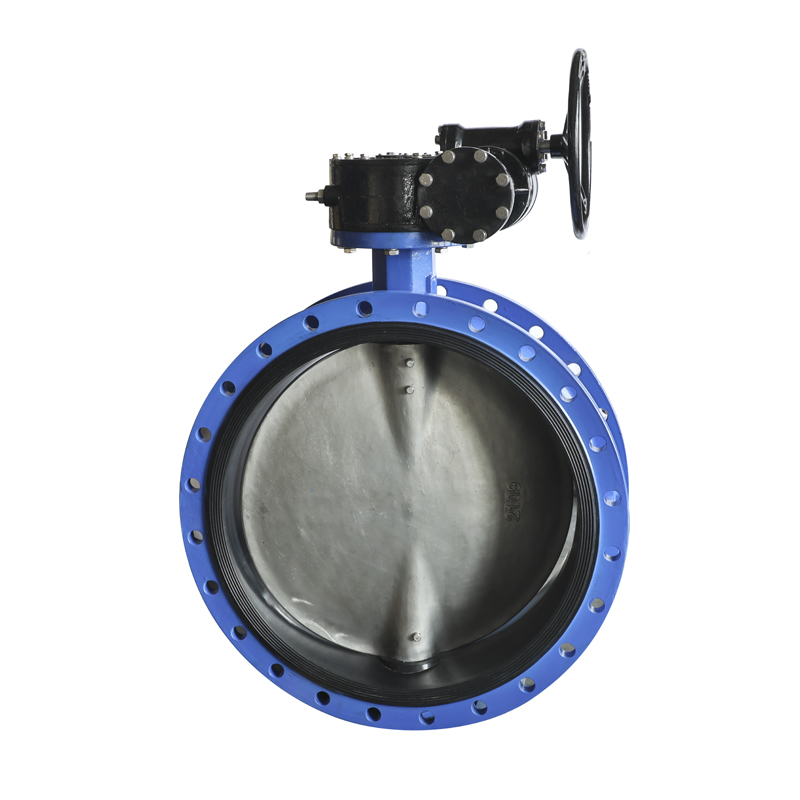

3. หน้าแปลน

ข้อได้เปรียบหลัก: ความน่าเชื่อถือสูงสุดในการปิดผนึกความต้านทานต่อความเครียดจากท่อและการเสียรูป

สถานการณ์ที่จำเป็น: การถอดชิ้นส่วนและการทำความสะอาดบ่อยครั้ง (วาล์วฟิลด์ถังแบ็ควอช

การใช้งานทั่วไป: ท่อส่งสารบำบัดน้ำเสียท่อส่งน้ำบริสุทธิ์ (PN6 ~ 16)

4. U-section

ข้อดีหลัก:

▶ป้องกันวงแหวนซีลอ่อน (ป้องกันความล้มเหลวในการอัดขึ้นรูป)

▶รักษาความได้เปรียบที่มีน้ำหนักเบาของประเภทแคลมป์ (ลดต้นทุน 30% ~ 50%)

สถานการณ์ที่จำเป็น:

▶️ EPDM/PTFE SOALวาล์ว

▶การถอดประกอบและทำความสะอาดท่อบ่อยครั้ง (การทำความสะอาด CIP)

▶พื้นผิวการติดตั้งหน้าแปลนที่ไม่สม่ำเสมอ

การใช้งานทั่วไป: ท่อส่งอาหารและยา CIP, DN300+ วาล์วในโรงบำบัดน้ำ

เคล็ดลับการเลือก: เลือก U-Flange สำหรับการป้องกันการปิดผนึกลำดับความสำคัญเลือกประเภทแคลมป์สำหรับความไวของต้นทุนอวกาศเลือกประเภทตัวดึงสำหรับการแยกจุดสิ้นสุดและใช้ประเภทหน้าแปลนสำหรับสถานการณ์การบำรุงรักษาความถี่สูง
