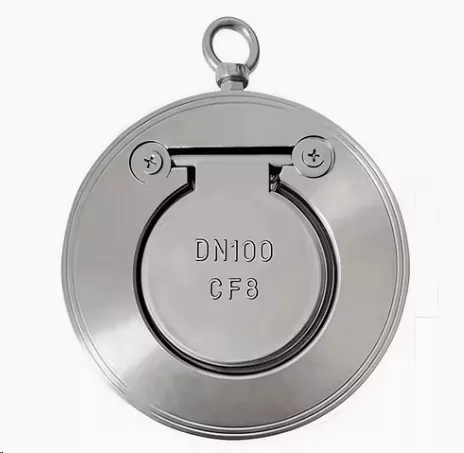

เช็ควาล์วดิสก์เดี่ยว

ที่เช็ควาล์วดิสก์เดี่ยวเปิดตัวโดยจงกวนวาล์วเป็นวาล์วอุตสาหกรรมที่มีประโยชน์อย่างยิ่ง หน้าที่หลักคือให้ของเหลวหรือก๊าซไหลไปในทิศทางเดียวป้องกันการไหลย้อนกลับ

วาล์วนี้ได้รับการออกแบบอย่างชาญฉลาด ตอบสนองเร็วมาก และติดตั้งง่าย ใช้พื้นที่น้อย สามารถควบคุมทิศทางการไหลของน้ำ น้ำมัน หรือก๊าซได้อย่างมีประสิทธิภาพ สามารถใช้ในโรงบำบัดน้ำ โรงไฟฟ้า โรงงานเคมี ระบบทำความร้อนและปรับอากาศ ฯลฯ วาล์วนี้มีความทนทานเป็นพิเศษและสามารถทนต่อแรงดันสูงและอุณหภูมิสูงได้ ไม่แตกหักแม้ใช้งานมาเป็นเวลานานและเป็นตัวเลือกที่เชื่อถือได้มากในระบบท่ออุตสาหกรรม

ข้อดีทางเทคนิค: เหตุใดจึงเลือกเช็ควาล์วดิสก์เดี่ยวของเรา

ที่จงกวนวาล์วเราเข้าใจดีว่าความน่าเชื่อถือไม่สามารถต่อรองได้ในสภาพแวดล้อมทางอุตสาหกรรม ของเราเช็ควาล์วดิสก์เดี่ยวไม่ใช่แค่ส่วนประกอบเท่านั้น เป็นการรับประกันความปลอดภัยสำหรับระบบท่อทั้งหมดของคุณ

1. การออกแบบเวเฟอร์ขนาดกะทัดรัดเป็นพิเศษ

คุณสมบัติที่โดดเด่นที่สุดของเราเช็ควาล์วดิสก์เดี่ยวมีขนาดเล็กและประสิทธิภาพการป้องกันการไหลย้อนกลับที่ดีเยี่ยม ต่างจากเช็ควาล์วแบบดั้งเดิมที่เทอะทะ เราใช้ขั้นสูงการออกแบบประเภทเวเฟอร์. เช่นเดียวกับแซนด์วิช วาล์วจะถูกยึดโดยตรงระหว่างหน้าแปลนท่อทั้งสอง ช่วยประหยัดพื้นที่ได้มากและลดน้ำหนักและค่าใช้จ่ายในการติดตั้ง-2 .

2. วัสดุคุณภาพสูง

เราผลิตได้มาตรฐานเช็ควาล์วแผ่นเดียวโดยใช้คุณภาพสูงเหล็กกล้าคาร์บอน WCB(เหล็กหล่อ). วัสดุนี้มีความทนทานอย่างยิ่งและช่วยให้วาล์วสามารถทนต่อสภาพแวดล้อมที่รุนแรง แรงดันสูง และอุณหภูมิที่สูงมากต้องการมากกว่านี้ไหม?เรานำเสนอการหล่อแบบกำหนดเองด้วยสแตนเลส (SS304, SS316) , อลูมิเนียมบรอนซ์และโลหะผสมอื่นๆ ขึ้นอยู่กับการกัดกร่อนของตัวกลางของคุณ-1 .

3. การปิดผนึกแบบไดนามิกและการตอบสนองอย่างรวดเร็ว

แผ่นดิสก์ด้านในเช็ควาล์วดิสก์เดี่ยวมีการตอบสนองที่ละเอียดอ่อนมาก เมื่อของเหลวหรือก๊าซไหลไปข้างหน้า จานจะเปิดทันทีโดยมีความต้านทานน้อยที่สุด (แรงดันตกคร่อมต่ำ) ในขณะที่การไหลหยุดหรือย้อนกลับ จานจะสปริงกลับ (ได้รับความช่วยเหลือจากแรงโน้มถ่วงหรือแรงสปริง) เพื่อสร้างการผนึกที่แน่นหนา ป้องกันการทำลายค้อนน้ำความเสียหาย-2 .

ข้อมูลจำเพาะของผลิตภัณฑ์และเอกสารข้อมูล

แอพพลิเคชัน: คุณสามารถใช้ได้ที่ไหน?

วาล์วอเนกประสงค์นี้ใช้กับอุตสาหกรรมหลายประเภท เราได้จัดหาของเราเรียบร้อยแล้วเช็ควาล์วดิสก์เดี่ยวไปยังภาคส่วนต่อไปนี้:

• โรงบำบัดน้ำ: ใช้ในระบบประปาเพื่อป้องกันการปนเปื้อนจากการไหลย้อนกลับ -2.
• HVAC & Building Automation: ติดตั้งในระบบทำความร้อนและปรับอากาศเพื่อรักษาประสิทธิภาพเชิงความร้อน
• โรงไฟฟ้า: จำเป็นในระบบทำความเย็นเพื่อให้แน่ใจว่าน้ำหล่อเย็นจะไม่ไหลย้อนกลับ ช่วยปกป้องอุปกรณ์เครื่องกำเนิดไฟฟ้า -2
• ปิโตรเคมี: จัดการการขนส่งน้ำมันและก๊าซทางท่ออย่างปลอดภัย

กรณีศึกษา: การป้องกันปั๊ม

สถานีสูบน้ำแห่งหนึ่งในเอเชียตะวันออกเฉียงใต้ประสบปัญหาปั๊มยึดซ้ำแล้วซ้ำเล่าเนื่องจากไฟกระชากไหลย้อน ก่อนหน้านี้พวกเขาใช้เช็ควาล์วสวิงหนักช้า เราแทนที่ระบบของพวกเขาด้วยของเราเช็ควาล์วดิสก์เดี่ยว. คุณลักษณะการปิดอย่างรวดเร็วช่วยขจัดค้อนน้ำ และการออกแบบที่มีน้ำหนักเบาทำให้การติดตั้งในห้องปั๊มที่มีผู้คนหนาแน่นเป็นเรื่องง่ายผลลัพธ์:ปั๊มทำงานล้มเหลวเป็นศูนย์ในช่วง 18 เดือนที่ผ่านมา

เช็ควาล์วดิสก์เดี่ยวทำงานอย่างไร

กลไกนี้เรียบง่ายแต่มีประสิทธิภาพสูง:

1. การไหลไปข้างหน้า: ความดันของตัวกลาง (น้ำ/น้ำมัน/แก๊ส) จะดันแผ่นดิสก์ออกจากเบาะ บานพับหมุนได้เล็กน้อยเพื่อให้ไหลได้เต็มที่
2. การไหลย้อนกลับ: เมื่อแรงดันต้นน้ำลดลงหรือย้อนกลับ การไหลย้อนกลับจะดันแผ่นดิสก์กลับแนบกับเบาะนั่ง
3. การปิดผนึก: แผ่นดิสก์ปิดทันที สร้างการปิดผนึกที่แน่นหนาและหยุดการไหลย้อนกลับโดยสมบูรณ์ -2

การทดสอบโรงงานอย่างเข้มงวดสามครั้ง

โรงงานของเราใช้ระบบควบคุมคุณภาพที่ทัดเทียมมาตรฐานสากล วาล์วทุกตัวที่เราผลิตจะต้องผ่าน "การตรวจสอบ" อย่างเข้มงวดสามครั้งก่อนออกจากโรงงาน:

1. การทดสอบการป้องกันการไหลย้อนกลับ: เรารับรองว่าโมเมนต์การไหลหยุดลง และแผ่นดิสก์จะเข้าที่อย่างสมบูรณ์ โดยปล่อยให้อัตราการรั่วไหลอยู่ที่ 0%
2. การทดสอบเปลือกด้วยแรงดันสูง: เราใช้แรงดันสูงกว่าแรงดันใช้งานจริงในการทดสอบการหล่อ ซึ่งจะทำให้ร่างกายไม่แตกร้าวหรือเหงื่อออก
3. การจำลองประสิทธิภาพโดยรวม: เราจำลองสภาพไปป์ไลน์ในโลกแห่งความเป็นจริงเพื่อให้แน่ใจว่าแผ่นดิสก์เปิดได้อย่างราบรื่นและปิดสนิทโดยไม่ติด

จงกวนวาล์ว ได้รับใบอนุญาตการผลิตอุปกรณ์พิเศษของ TS, ISO9001, ISO14001 และ OHSAS18001 -1 เฉพาะวาล์วที่ผ่านสามขั้นตอนนี้เท่านั้นที่จะถูกปล่อยออกมา

ความยืดหยุ่นในการติดตั้ง

เรารู้ว่าท่อแต่ละท่อมีความแตกต่างกัน ของเราเช็ควาล์วดิสก์เดี่ยวปรับให้เข้ากับคุณ

• ท่อแนวนอน: การติดตั้งมาตรฐาน
• ท่อแนวตั้ง: วาล์วทำงานได้อย่างสมบูรณ์แบบในการใช้งานที่มีการไหลขึ้นในแนวตั้ง แผ่นปิดอย่างมีประสิทธิภาพตามแรงโน้มถ่วงหรือน้ำหนักไหลย้อนกลับเมื่อปั๊มหยุด -2

การปรับแต่งและข้อดีของห่วงโซ่อุปทาน

จงกวนวาล์วเป็นการบูรณาการระหว่างห่วงโซ่อุปทานวาล์วภาคเหนือ (เหล็กหล่อ) และห่วงโซ่อุปทานวาล์วอุตสาหกรรมภาคใต้ (เหล็กหล่อ/สแตนเลส)-1 .

เราเสนอบริการ "ปรับแต่ง":

• วัสดุพิเศษ: จำเป็นต้องจัดการกับสารเคมีที่มีฤทธิ์กัดกร่อนหรือไม่? เราสามารถเปลี่ยนมาใช้ Stainless Steel 316 สำหรับแผ่นดิสก์และตัวเครื่องได้
• Extended Stem: สำหรับการติดตั้งแบบฝังใต้ดิน
• แอคชูเอเตอร์พร้อม: บูรณาการกับสวิตช์จำกัดตำแหน่งสำหรับระบบอัตโนมัติ (ตามคำขอ)

ความมุ่งมั่นของเรา:เรามุ่งเน้นไม่เพียงแต่การผลิตวาล์วปีกผีเสื้อของเราเองเท่านั้น แต่ยังรวมถึงการบูรณาการห่วงโซ่อุปทานของวาล์วทั้งหมดเพื่อให้ลูกค้าของเรามีสายผลิตภัณฑ์ที่สมบูรณ์ยิ่งขึ้นและบริการที่รอบคอบมากขึ้น

คำถามที่พบบ่อยเกี่ยวกับเช็ควาล์วดิสก์เดี่ยว

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างเช็ควาล์วดิสก์เดี่ยวและเช็ควาล์วดิสก์คู่?
A1:ของเราเช็ควาล์วดิสก์เดี่ยว(แบบสวิง) โดยทั่วไปจะให้การปิดผนึกที่แน่นกว่าต่อการไหลย้อนกลับของแรงดันต่ำ และทนทานต่อการ "กระแทก" ในขนาดที่ใหญ่กว่า (DN200+) มากกว่า การออกแบบเพลทเดี่ยวมีพื้นที่การไหลที่ใหญ่กว่าเมื่อเทียบกับเพลตคู่แบบสปริงบางรุ่น

Q2: ฉันสามารถติดตั้งวาล์วนี้ในแนวตั้งได้หรือไม่?
A2:ใช่ แนะนำสำหรับท่อแนวตั้งที่มีทิศทางการไหลจากล่างขึ้นบน. อย่างไรก็ตาม การตรวจสอบลูกศรการไหลที่ทำเครื่องหมายไว้บนตัววาล์วเป็นสิ่งสำคัญ สำหรับหยดแนวตั้งจากบนลงล่าง อาจเลือกใช้แบบสปริงโหลด

คำถามที่ 3: ฉันจะเลือกระดับแรงดันที่เหมาะสมได้อย่างไร
A3:เราเสนอพิกัดตั้งแต่ PN10 ถึง PN40 วิศวกรของเรามักจะแนะนำให้เลือกพิกัดที่เท่ากับหรือสูงกว่าแรงดันสูงสุดของท่อของคุณ สำหรับไอน้ำแรงดันสูงหรือน้ำมัน วัสดุ WCB คือมาตรฐานขั้นต่ำ

Q4: สินค้าเป็นไปตามมาตรฐานสากลอย่างเคร่งครัดหรือไม่?
A4:ใช่. แม้ว่าการออกแบบฐานของเรานั้นยอดเยี่ยม แต่เราก็สามารถผลิตของเราได้เช็ควาล์วดิสก์เดี่ยวเพื่อให้สอดคล้องกับGB, ANSI, JIS, DIN หรือ BSมาตรฐานตามความต้องการในการเจาะหน้าแปลนของคุณ-1 .
