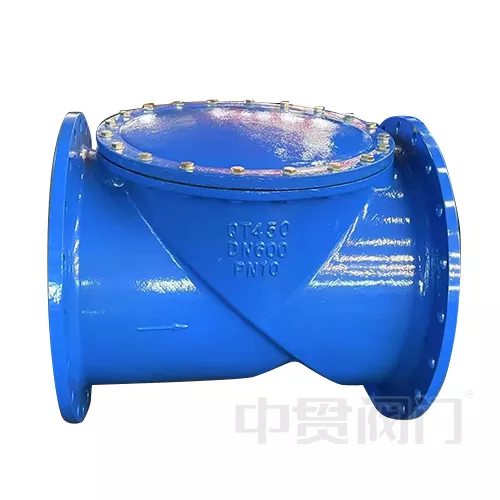

เช็ควาล์วสวิงออกแบบแผ่นพับแบบไม่ส่งคืน

การตรวจสอบการสวิงแบบ Non-Return Flap Design ได้รับการออกแบบมาสำหรับระบบการไหลสูง (เส้นผ่านศูนย์กลาง DN50-DN1200, ความดัน PN16-PN40), ช่องการไหลแบบเต็มรู (ค่าสัมประสิทธิ์การไหล Cv: 0.2-0.5) ที่ติดตั้งบานพับแบบหล่อลื่นในตัว สามารถรองรับสื่อที่มีฤทธิ์กัดกร่อนที่มีอนุภาคของแข็งขนาด ≤5 มม. และเหมาะสำหรับอุณหภูมิตั้งแต่ -30°C ถึง 400°C มีจำหน่ายทั้งแบบสแตนเลส 316L และเหล็กดูเพล็กซ์ การออกแบบที่ปราศจากสปริงช่วยยืดระยะเวลาการบำรุงรักษาออกไปมากกว่า 8 ปี และประสิทธิภาพการทำงานนั้นเหนือกว่าเช็ควาล์วลิฟต์แบบเดิมอย่างมาก เหมาะสำหรับท่อส่งน้ำมัน ระบบควบแน่นของโรงไฟฟ้า และสถานการณ์ตัวกลางที่มีฤทธิ์กัดกร่อนทางเคมี

การออกแบบโครงสร้างและหลักการทำงาน

การออกแบบโครงสร้างและหลักการทำงานส่วนใหญ่สามารถแบ่งออกเป็นสามส่วน ในตอนแรก พนังเอียง เช็ควาล์วแบบสวิงแบบ Non-Return Flap ด้วยสแตนเลสหรือเหล็กดูเพล็กซ์ มีความหนา 1/5~1/8 ของเส้นผ่านศูนย์กลางท่อ และพื้นผิวสามารถชุบฮาร์ดโครมได้ มันเชื่อมต่อกับตัววาล์วผ่านพินบานพับด้านบน มุมเอียงมักจะอยู่ที่ 5 ° ~ 15 ° และใช้แรงโน้มถ่วงและแรงดันปานกลางเพื่อให้สามารถเปิดและปิดได้อย่างรวดเร็ว

ถัดไปมีคุณสมบัติในช่องการไหลความต้านทานต่ำ เนื่องจากมีการออกแบบเจาะเต็ม (Full Bore) ค่าสัมประสิทธิ์ความต้านทานการไหล (ค่า Kv) ต่ำกว่าวาล์วตรวจสอบลิฟท์แบบเดิมถึง 40% ~ 60% นอกจากนี้ มุมเปิดของพนังยังสูงถึง 75°~85° ซึ่งช่วยลดการสูญเสียแรงดันที่เกิดจากความปั่นป่วน และเหมาะสำหรับสถานการณ์การไหลขนาดใหญ่ (เช่น ท่อส่งน้ำ DN1200)

มีระบบซีลต่างๆ สามารถเลือกที่นั่งวาล์วตรวจสอบแบบสวิงแบบ Non-Return Flap Design จาก EPDM, NBR หรือซีลโลหะแข็ง และระดับการรั่วไหลเป็นไปตามมาตรฐาน API 598 Class IV เมื่อปิด เวลาในการสัมผัสระหว่างแผ่นพับและพื้นผิวซีลคือ 0.2 วินาที ซึ่งช่วยป้องกันผลกระทบของค้อนน้ำได้อย่างมีประสิทธิภาพ เมื่อตัวกลางไหลไปข้างหน้า แรงดันจะดันแผ่นวาล์วให้เปิด เมื่ออัตราการไหลกลับสู่ศูนย์หรือไหลย้อนกลับ แผ่นวาล์วจะปิดโดยอัตโนมัติเนื่องจากน้ำหนักของมันเองและความแตกต่างของแรงดันย้อนกลับ

พื้นที่การใช้งานทั่วไป:

1. พืชน้ำ

2. การป้องกันการไหลย้อนกลับของปั๊มสำหรับท่อส่งน้ำมันดิบ

3. ระบบการนำคอนเดนเสทกลับมาใช้ใหม่สำหรับโรงไฟฟ้าพลังความร้อน

4. การควบคุมการคืนตะกอนสำหรับโรงบำบัดน้ำเสีย

5. การป้องกันการสกัดกั้นสำหรับตัวกลางที่มีฤทธิ์กัดกร่อน (เช่น กรดซัลฟิวริก 50%) ในโรงงานเคมี
