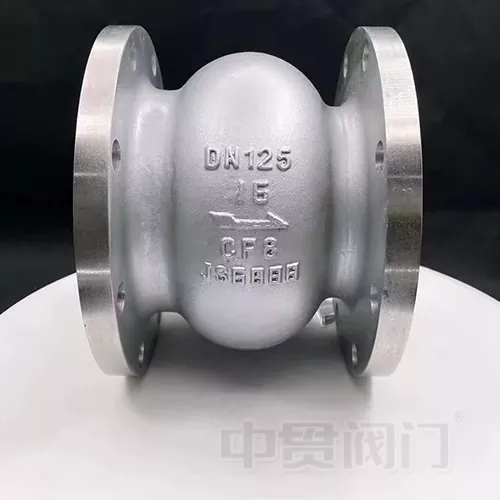

ลิฟท์เช็ควาล์วชนิด

เช็ควาล์วชนิดลิฟท์เป็นวาล์วอัตโนมัติที่มีฟังก์ชันหลักเพื่อให้ตัวกลางไหลในทิศทางเดียวและป้องกันการไหลย้อนกลับ มีการใช้กันอย่างแพร่หลายในระบบท่อส่งอุตสาหกรรมและเทศบาลต่างๆ และเป็นส่วนประกอบสำคัญเพื่อให้มั่นใจถึงเสถียรภาพแรงดันของระบบและความปลอดภัยของอุปกรณ์จงกวนวาล์วเป็นผู้ผลิตวาล์วที่เชี่ยวชาญด้านวาล์วมากว่า 19 ปี ผลิตลิฟท์เช็ควาล์วที่ยึดตามมาตรฐานสากลอย่างเคร่งครัด ด้วยการใช้ประโยชน์จากข้อได้เปรียบด้านห่วงโซ่อุปทานทั่วประเทศจีน บริษัทจึงเลือกวัสดุคุณภาพสูงที่เหมาะกับสภาพการทำงานที่หลากหลาย สร้างความสมดุลระหว่างเหตุผลทางโครงสร้างและความสะดวกในการใช้งาน ข้อกำหนดเฉพาะที่มีอยู่เพื่อตอบสนองความต้องการของลูกค้าเฉพาะ

เช็ควาล์วลิฟท์ของเราใช้โครงสร้างแผ่นวาล์วที่เคลื่อนที่ในแนวตั้ง ช่วยลดการออกแบบที่ซ้ำซ้อนและปรับเค้าโครงเส้นทางการไหลให้เหมาะสม เมื่อเปรียบเทียบกับเช็ควาล์วแบบดั้งเดิม พวกมันให้การตอบสนองการเปิดและปิดที่แม่นยำยิ่งขึ้น ประสิทธิภาพการปิดผนึกที่เสถียรยิ่งขึ้น และการสูญเสียความต้านทานการไหลที่ต่ำกว่า เหมาะสำหรับตัวกลางต่างๆ รวมถึงน้ำ ไอน้ำ น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อน ทำให้เป็นหนึ่งในเช็ควาล์วที่คุ้มค่าที่สุดในตลาด

หลักการทำงานของผลิตภัณฑ์

เช็ควาล์วประเภทลิฟท์วาล์ว Zhongguan ทำงานโดยอาศัยผลเสริมฤทธิ์กันของความดันของเหลวและโครงสร้างทางกล มีการควบคุมการเปิดและปิดอัตโนมัติโดยไม่ต้องใช้แรงคนหรือแรงภายนอก กระบวนการเฉพาะมีดังนี้:

1. การไหลไปข้างหน้า: เมื่อตัวกลางไหลไปข้างหน้าตามท่อ แรงดันของเหลวจะเอาชนะน้ำหนักของแผ่นวาล์วและแรงสปริง โดยดันแผ่นวาล์วขึ้นในแนวตั้ง สร้างเส้นทางการไหลที่ราบรื่นระหว่างบ่าวาล์วและแผ่นวาล์ว ช่วยให้ตัวกลางผ่านได้อย่างราบรื่น

2. Reverse Cut-off: เมื่อการไหลของตัวกลางหยุดหรือมีแนวโน้มการไหลย้อนกลับ ความดันของเหลวจะหายไป ภายใต้การทำงานร่วมกันของน้ำหนักของมันเองและแรงคืนตัวของสปริง แผ่นวาล์วจะเคลื่อนลงมาอย่างรวดเร็วและแนวตั้ง โดยแนบแน่นกับบ่าวาล์วเพื่อให้เกิดการซีลและป้องกันการไหลย้อนกลับของตัวกลาง

3. การรับประกันความเสถียร: การออกแบบที่ใช้สปริงช่วยเร่งความเร็วในการปิดแผ่นวาล์ว ลดค้อนน้ำ และหลีกเลี่ยงการสึกหรอที่เกิดจากการชนกันระหว่างแผ่นวาล์วและบ่าวาล์ว ช่วยยืดอายุการใช้งานของผลิตภัณฑ์และรับประกันการทำงานที่มั่นคงในระยะยาวของระบบท่อ

คุณสมบัติผลิตภัณฑ์หลัก

เราจัดลำดับความสำคัญของสภาพการทำงานจริงอย่างต่อเนื่อง โดยผสมผสานเทคโนโลยีที่ใช้งานได้จริงหลายอย่างเข้ากับการออกแบบและการผลิตเช็ควาล์วประเภทลิฟต์ของเรา ซึ่งส่งผลให้มีคุณลักษณะหลักดังต่อไปนี้ที่แตกต่างจากผลิตภัณฑ์ทั่วไปที่คล้ายคลึงกัน:

• การเปิดและปิดที่แม่นยำ: โครงสร้างการยกตามแนวแกนเชิงเส้นช่วยให้มั่นใจได้ถึงการตอบสนองการเปิดและปิดที่รวดเร็ว ขจัดปัญหาการติดขัดและความล่าช้า ขจัดค้อนน้ำได้อย่างมีประสิทธิภาพ และทำให้เหมาะสำหรับการสตาร์ท-หยุดปั๊มบ่อยครั้ง

• การปิดผนึกที่เชื่อถือได้: ด้วยการออกแบบพื้นผิวการปิดผนึกแบบผสมโลหะ-อีลาสโตเมอร์ ประสิทธิภาพการปิดผนึกจึงมีเสถียรภาพ โดยมีการควบคุมการรั่วไหลในระยะยาวต่ำกว่า 0.01 ลิตร/นาที·เมตร และอัตราการสึกหรอต่ำกว่าเช็ควาล์วแบบเดิมมาก

• ความต้านทานการไหลต่ำ: การออกแบบช่องการไหลที่ปรับให้เหมาะสมจะช่วยลดการสูญเสียความต้านทานระหว่างการไหลของตัวกลาง โดยมีการสูญเสียแรงดันไม่เกิน 0.15 บาร์ที่อัตราการไหลที่กำหนด ซึ่งมีส่วนช่วยในการอนุรักษ์พลังงานของระบบและลดการบริโภค

• การบำรุงรักษาที่สะดวก: การออกแบบโครงสร้างแบบแยกส่วนทำให้ไม่จำเป็นต้องถอดหน้าแปลนท่อเพื่อการบำรุงรักษาตามปกติ ช่างเทคนิคสามารถทำงานบำรุงรักษาได้มากกว่า 90% ผ่านทางพอร์ตการตรวจสอบด้านบน ซึ่งช่วยลดเวลาการบำรุงรักษาลงอย่างมาก และลดค่าใช้จ่ายในการบำรุงรักษา

• ความเข้ากันได้ในวงกว้าง: สามารถปรับแต่งวัสดุและข้อมูลจำเพาะเพื่อปรับให้เข้ากับความดัน อุณหภูมิ และสภาวะของตัวกลางที่แตกต่างกัน ครอบคลุมเส้นผ่านศูนย์กลางระบุที่หลากหลายตั้งแต่ DN15 ถึง DN300 และพิกัดแรงดันตั้งแต่ 1.6MPa ถึง 4.0MPa ตอบสนองความต้องการในการจัดซื้อของหลายสาขา

ข้อดีทางเทคนิคของผลิตภัณฑ์

I. ข้อดีของการออกแบบโครงสร้าง

การออกแบบโครงสร้างของเช็ควาล์วแบบลิฟต์ของเรา ผสมผสานกับประสบการณ์ในอุตสาหกรรม 19 ปีและการตอบรับจากสภาวะการทำงานที่หลากหลาย ได้รับการปรับให้เหมาะสมหลายมิติ ส่งผลให้เกิดข้อได้เปรียบทางเทคนิคที่แตกต่าง:

โครงสร้างการเปิดและปิดเชิงเส้น: การใช้การออกแบบการยกตามแนวแกนสำหรับจานวาล์ว เมื่อเทียบกับเช็ควาล์วแบบสวิงแบบดั้งเดิม จะช่วยขจัดค้อนน้ำได้อย่างมีประสิทธิภาพ การตรวจสอบเชิงทดลองแสดงให้เห็นว่าในระบบท่อ DN200 สามารถลดความผันผวนของแรงดันค้อนน้ำได้ถึง 62% ปกป้องท่อและอุปกรณ์จากความเสียหายจากการกระแทก

การประกอบแบบโมดูลาร์: ตัววาล์ว จานวาล์ว สปริง และส่วนประกอบอื่นๆ มีการออกแบบแบบโมดูลาร์ ทำให้มั่นใจในความแม่นยำในการประกอบสูงและถอดแยกชิ้นส่วนได้สะดวก สิ่งนี้ไม่เพียงอำนวยความสะดวกในการทดสอบการผลิต แต่ยังอำนวยความสะดวกในการบำรุงรักษาในภายหลัง ลดความยุ่งยากในการบำรุงรักษาและต้นทุนแรงงาน

การเพิ่มประสิทธิภาพน้ำหนักเบา: ในขณะที่รับประกันความแข็งแรงของโครงสร้าง การออกแบบความหนาของผนังตัววาล์วได้รับการปรับให้เหมาะสมเพื่อลดน้ำหนักผลิตภัณฑ์ อำนวยความสะดวกในการขนส่งและการติดตั้ง ในขณะเดียวกันก็ลดแรงกดดันในการรับน้ำหนักของท่อ ทำให้เหมาะสำหรับสถานการณ์การติดตั้งพิเศษ เช่น ระดับความสูงและพื้นที่จำกัด

ครั้งที่สอง ข้อดีในการเลือกใช้วัสดุ

Zhongguan Valve ใช้ประโยชน์จากห่วงโซ่อุปทานแบบบูรณาการทั่วทั้งภาคเหนือและตอนใต้ของประเทศจีนเพื่อเลือกวัสดุที่เหมาะสมตามสภาพการทำงานที่แตกต่างกัน ทำให้มั่นใจในความทนทานและความสามารถในการปรับตัวของเช็ควาล์วแบบลิฟท์ การใช้งานวัสดุเฉพาะมีดังนี้:

สภาพการใช้งานปกติ: ใช้เหล็กดัด QT400-15 และสแตนเลส 2Cr13 ซึ่งมีความคุ้มค่าสูง ทนต่อการกัดกร่อน และทนต่อการสึกหรอ เหมาะสำหรับน้ำ ไอน้ำ และน้ำมันธรรมดา

สภาพการใช้งานที่มีฤทธิ์กัดกร่อน: ใช้เหล็กกล้าไร้สนิม ZG1Cr18Ni9Ti ซึ่งมีความทนทานต่อคลอไรด์ไอออน กรดไนตริก และสื่อที่มีฤทธิ์กัดกร่อนอื่น ๆ เหมาะสำหรับการกรองน้ำทะเล ท่อส่งก๊าซกัดกร่อนสารเคมี และสถานการณ์อื่น ๆ

สภาวะการทำงานที่อุณหภูมิสูงและความดันสูง: ใช้วัสดุโลหะผสมที่ทนต่ออุณหภูมิสูง โดยมีความต้านทานอุณหภูมิสูงถึง 300°C และความต้านทานแรงดันสูงถึง 4.0MPa เหมาะสำหรับระบบท่อที่มีอุณหภูมิสูงและแรงดันสูงในโรงไฟฟ้า หม้อไอน้ำ และการใช้งานอื่นๆ

วัสดุทั้งหมดผ่านการทดสอบทางกายภาพและเคมีอย่างเข้มงวดเพื่อให้มั่นใจว่าเป็นไปตามมาตรฐาน รับประกันคุณภาพผลิตภัณฑ์จากแหล่งที่มา ยืดอายุของผลิตภัณฑ์ ลดความถี่ในการเปลี่ยน และลดต้นทุนการจัดซื้อระยะยาวสำหรับลูกค้า

ที่สาม ข้อดีของกระบวนการผลิต

เรามีฐานการผลิตหลักสองแห่งในเทียนจินและเหวินโจว พร้อมด้วยเครื่องจักรกลซีเอ็นซีขั้นสูงและอุปกรณ์ทดสอบ เราใช้กระบวนการผลิตที่ได้มาตรฐานเพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอของเช็ควาล์วประเภทลิฟต์ทุกตัว:

การตัดเฉือนที่แม่นยำ: ส่วนประกอบสำคัญ เช่น บ่าวาล์วและจานวาล์วได้รับการประมวลผลอย่างแม่นยำบนเครื่องกลึง CNC ทำให้มั่นใจในความแม่นยำในการตัดเฉือนระดับสูงและการปิดผนึกที่แน่นหนา ซึ่งช่วยลดความเสี่ยงของการรั่วไหล

การทดสอบอย่างเข้มงวด: เราได้สร้างระบบการทดสอบที่ครอบคลุม ตั้งแต่การตรวจสอบวัตถุดิบเมื่อมาถึง และการตรวจสอบแบบสุ่มระหว่างการผลิตไปจนถึงการทดสอบอุทกสถิตของผลิตภัณฑ์สำเร็จรูปและการทดสอบความแน่นหนาของอากาศ ทุกขั้นตอนเป็นไปตามมาตรฐานและห้ามนำผลิตภัณฑ์ที่ไม่มีคุณสมบัติออกจากโรงงานโดยเด็ดขาด

การผลิตที่ได้มาตรฐาน: เราผลิตตามมาตรฐาน เช่น GB/T 12235-2022 และ API 6D เพื่อให้มั่นใจว่าสามารถเข้ากันได้กับข้อกำหนดสากลกระแสหลัก สิ่งนี้อำนวยความสะดวกให้กับลูกค้าในการเปลี่ยนอุปกรณ์ที่มีอยู่ ลดต้นทุนการจัดซื้อและการเปลี่ยน

สถานการณ์การใช้งานผลิตภัณฑ์

Zhongguan Valve Lift Type เช็ควาล์ว ที่มีความสามารถในการปรับตัวได้กว้าง สามารถนำไปใช้กับระบบท่อในหลายสาขา ครอบคลุมภาคอุตสาหกรรม เทศบาล และสิ่งแวดล้อม สถานการณ์การใช้งานเฉพาะมีดังนี้:

I. ภาคอุตสาหกรรม

อุตสาหกรรมปิโตรเคมี: เหมาะสำหรับท่อขนส่งน้ำมันดิบ น้ำมันสำเร็จรูป และวัตถุดิบเคมี ป้องกันการไหลย้อนกลับที่อาจสร้างความเสียหายให้กับอุปกรณ์ วัสดุเหลือใช้ และมั่นใจในความปลอดภัยในการผลิต

อุตสาหกรรมพลังงาน: ใช้ในน้ำป้อนหม้อไอน้ำ น้ำหล่อเย็น และท่อส่งไอน้ำในระบบสร้างความร้อนและไฟฟ้าพลังน้ำ ป้องกันการไหลย้อนกลับของตัวกลาง และรับประกันการทำงานที่เสถียรของหน่วยเครื่องกำเนิดไฟฟ้า

อุตสาหกรรมโลหะวิทยา: เหมาะสำหรับท่อบำบัดน้ำเสียจากโลหะวิทยาและก๊าซไอเสียอุณหภูมิสูง ทนต่อตัวกลางที่มีฤทธิ์กัดกร่อนและอุณหภูมิบางระดับ ช่วยให้กระบวนการทางโลหะวิทยาดำเนินไปอย่างราบรื่น

ครั้งที่สอง ภาคเทศบาลและบริการสาธารณะ

การบำบัดน้ำ: ใช้ในท่อจ่ายน้ำและท่อระบายน้ำและท่อจ่ายสารเคมีของการประปาและโรงบำบัดน้ำเสีย เพื่อป้องกันน้ำเสียไหลย้อนกลับและการปนเปื้อนของน้ำสะอาด ทำให้มั่นใจถึงการทำงานที่มั่นคงของระบบบำบัดน้ำ

เครื่องทำความร้อนของเทศบาล: ปรับให้เข้ากับท่อส่งความร้อนแบบรวมศูนย์ในเมืองเพื่อป้องกันการไหลย้อนกลับของน้ำร้อน ทำให้มั่นใจได้ว่าแรงดันความร้อนจะคงที่และปรับปรุงประสิทธิภาพการทำความร้อน

การประปาและการระบายน้ำในอาคาร: ใช้ในระบบประปาและท่อป้องกันอัคคีภัยของอาคารสูงเพื่อป้องกันการไหลย้อนกลับของตัวกลางที่เกิดจากความผันผวนของแรงดันในท่อ ทำให้มั่นใจในความปลอดภัยของน้ำและอัคคีภัยในอาคาร

ที่สาม เงื่อนไขการดำเนินงานพิเศษ

การแยกเกลือออกจากน้ำทะเล: ทำจากสแตนเลสที่ทนต่อการกัดกร่อน เหมาะสำหรับท่อขนส่งน้ำทะเลและน้ำทะเลที่แยกเกลือออกจากกัน ทนทานต่อการกัดกร่อนของตัวกลางที่มีความเค็มสูง ทำให้มั่นใจได้ว่ากระบวนการแยกเกลือออกจากน้ำทะเลจะมีเสถียรภาพ

สภาพการทำงานที่อุณหภูมิต่ำ: ผลิตภัณฑ์ที่ปรับเปลี่ยนได้ในช่วงอุณหภูมิต่ำโดยเฉพาะ เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิต่ำ -40°C ถึง 0°C ใช้ในโซ่เย็นและท่อขนส่งของเหลวอุณหภูมิต่ำ เพื่อให้มั่นใจว่าฟังก์ชันการป้องกันการไหลย้อนกลับเป็นปกติ

สภาวะการทำงานแบบสตาร์ท-หยุดบ่อยครั้ง: ปรับให้เหมาะกับระบบท่อที่มีการสตาร์ท-หยุดปั๊มบ่อยครั้ง เช่น ระบบน้ำหมุนเวียนและระบบจ่ายน้ำฉุกเฉิน ที่มีการตอบสนองการเปิดและปิดอย่างรวดเร็ว ช่วยลดผลกระทบของค้อนน้ำ
