เช็ควาล์วสองแผ่นเวเฟอร์เหล็กหล่อ

เช็ควาล์วเวเฟอร์เพลตคู่เหล็กหล่อทำงานได้ดีในช่องจ่ายปั๊มในอาคารสูง เครือข่ายการทำความร้อนส่วนกลาง และระบบแปรรูปและทำความสะอาดอาหาร เช่น รุ่น DN200 ซึ่งประสบความสำเร็จในการระงับการสั่นสะเทือนของตัวปั๊มที่เกิดจากการไหลย้อนกลับของน้ำเย็นในระบบปรับอากาศของอาคารเชิงพาณิชย์ ความต้านทานการไหลต่ำ (ค่า Cv 0.6~1.2) และคุณลักษณะที่ไม่ต้องบำรุงรักษา ทำให้เป็นอุปกรณ์ที่ต้องการทั้งในด้านความคุ้มค่าและความน่าเชื่อถือในสถานการณ์ที่มีแรงดันต่ำ

คุณสมบัติโครงสร้างและการออกแบบ

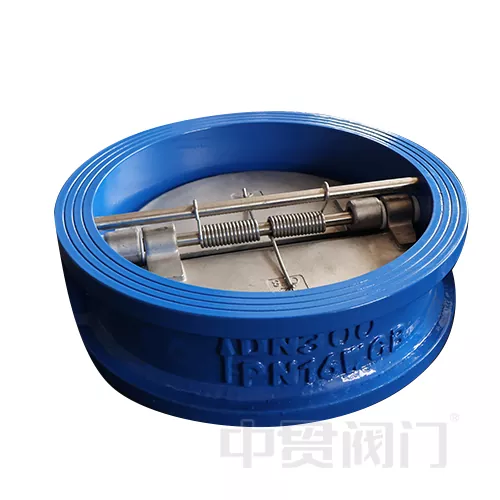

เช็ควาล์วเหล็กหล่อ Wafer Dual Plate มีแผ่นวาล์วกลมสมมาตรสองแผ่น (วัสดุ: เหล็กดัด) เชื่อมต่อกันด้วยบานพับสปริง และความหนาคือ 1/10~1/12 ของเส้นผ่านศูนย์กลาง มันเป็นคุณสมบัติแรก Double Spring Auxiliary Disc

ตัวเหล็กหล่อ (ASTM A48 คลาส 35B) มีน้ำหนักเบากว่า 40% และมีความยาวสั้นกว่าเช็ควาล์วแบบหน้าแปลนถึง 60% ทำให้เหมาะสำหรับการติดตั้งในพื้นที่จำกัด และส่วนต่อประสานการหนีบเป็นไปตามมาตรฐาน EN 1092-2 และรองรับคลาสแรงดัน PN10-PN16 ดังนั้นเราจึงสรุปได้ว่าเป็นตัวเครื่องขนาดกะทัดรัด

อันสุดท้ายคือการเปิดและปิดด้วยแรงบิดต่ำ ปรับพรีโหลดสปริงให้เหมาะสม ความดันเปิดดิสก์≤0.05บาร์ เวลาตอบสนองการปิด≤0.5 วินาที และค่าสัมประสิทธิ์ความต้านทานการไหล (ค่า Kv) อยู่ที่ 0.6~1.2 ซึ่งเหมาะสำหรับระบบป้องกันการไหลย้อนกลับและระบบหัวต่ำที่ทางออกของปั๊ม

ข้อดีด้านประสิทธิภาพและการบังคับใช้

1. ความสมดุลระหว่างความประหยัดและความทนทาน:

ต้นทุนของวัสดุเหล็กหล่อคือ 1/3 ของวาล์วสแตนเลส และสามารถทนต่อของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย (เช่น น้ำหล่อเย็นและน้ำเสียในบ้านเรือน) ที่มีค่า pH 6~9 ผ่านการเคลือบสารป้องกัน

อายุการใช้งานของการออกแบบคือ≥10ปี และการบำรุงรักษาจำเป็นต้องทำความสะอาดแผ่นวาล์วเป็นประจำเท่านั้น

2. ความเสี่ยงต่ำของค้อนน้ำ:

แผ่นวาล์วคู่ในวาล์วตรวจสอบเพลทคู่เวเฟอร์เหล็กหล่อถูกปิดเป็นระยะเพื่อลดผลกระทบของท่อที่เกิดจากการเปลี่ยนแปลงอย่างกะทันหันของอัตราการไหล และค่าสูงสุดของแรงดันค้อนน้ำที่วัดได้จะลดลง 50%~70%;

3. Broad Compatibility:

ช่วงอุณหภูมิที่ใช้งานได้ -20°C~120°C รองรับน้ำ น้ำมัน และสารเคมีที่มีความเข้มข้นต่ำ (เช่น สารละลายเอทิลีนไกลคอล)

สามารถติดตั้งในแนวตั้งหรือแนวนอนสำหรับเหล็กหล่อ ท่อพีวีซี หรือเหล็กกล้าคาร์บอน (ต้องใช้ปะเก็น)
