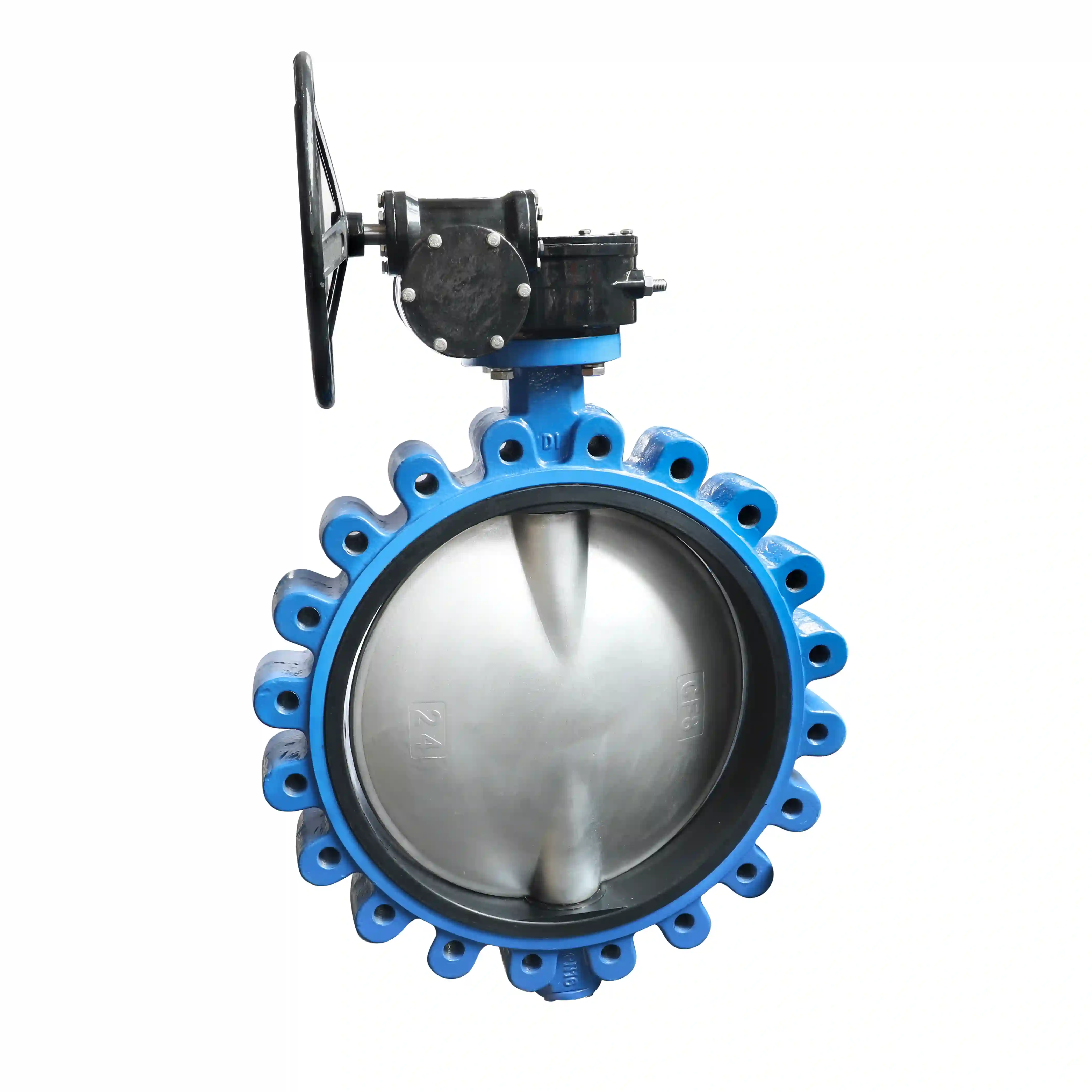

"การเชื่อมต่อแบบดึง" โดยทั่วไปหมายถึงวิธีการติดตั้งวาล์วผีเสื้อแบบดึงระหว่างหน้าแปลนท่อ วิธีการเชื่อมต่อนี้พบได้ทั่วไปในระบบท่ออุตสาหกรรม เขาได้ชื่อมาจากตัววาล์วที่มีโครงสร้างแบบ "ดึง" และมีรูน๊อต

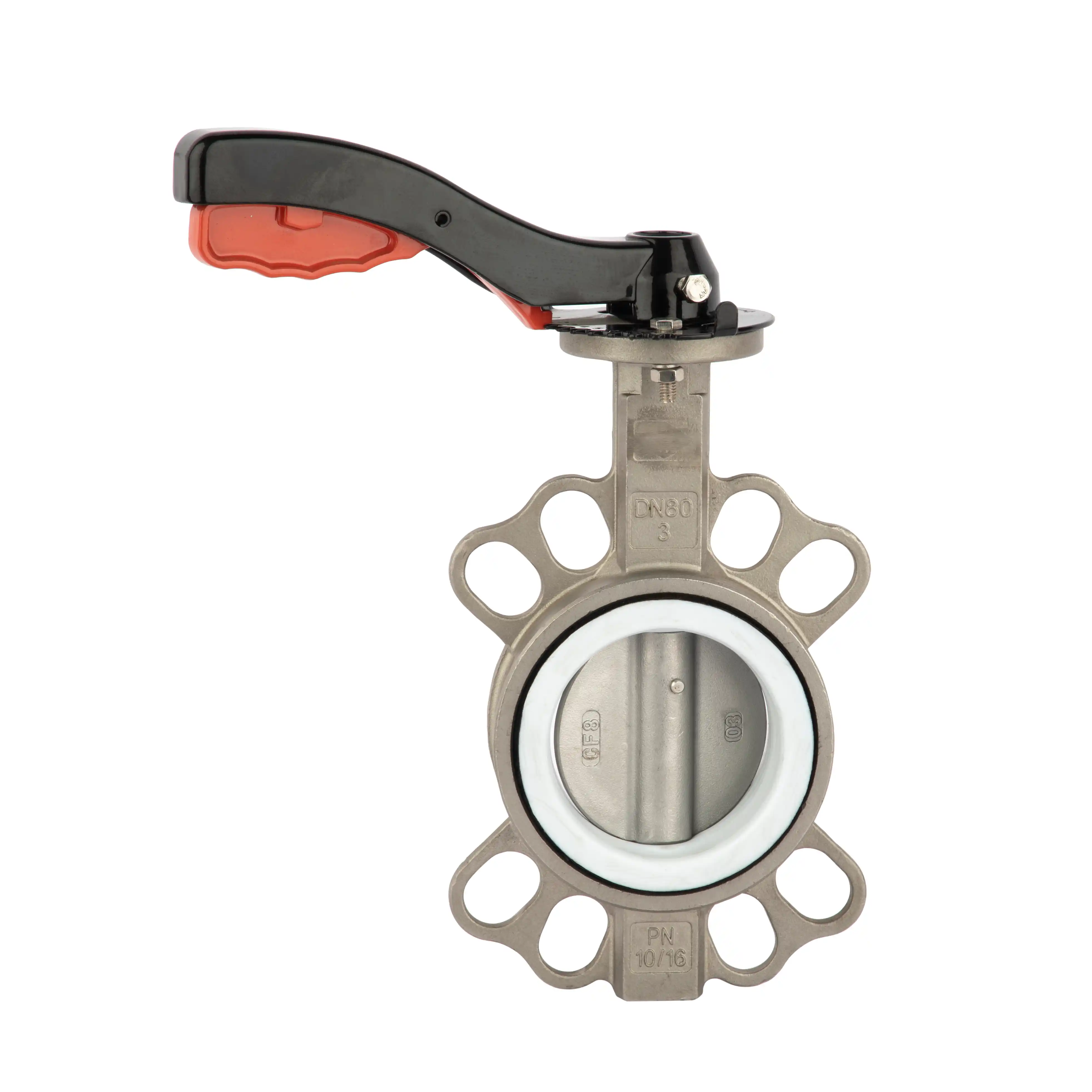

เพื่อให้เข้าใจวิธีการเชื่อมต่อนี้ได้ดีขึ้น สามารถเปรียบเทียบกับประเภททั่วไปอื่นได้: การเชื่อมต่อแบบเวเฟอร์
การเชื่อมต่อแบบอิสระ ไม่มีการรบกวน: คุณลักษณะที่โดดเด่นที่สุดของการเชื่อมต่อแบบดึงคือท่อในแต่ละด้านจะยึดเข้ากับวาล์วอย่างอิสระโดยใช้โบลต์ นั่นคือหน้าแปลนทางด้านซ้ายจะยึดเข้ากับตัวเชื่อมด้านซ้ายของวาล์วและด้านขวาจะยึดเข้ากับตัวเชื่อมด้านขวาในทำนองเดียวกัน ช่วยให้สามารถถอดท่อแต่ละด้านออกได้โดยอิสระโดยไม่กระทบต่อซีลที่อยู่ฝั่งตรงข้าม
วางวาล์วปีกผีเสื้อแบบดึงระหว่างหน้าแปลนท่อทั้งสองและจัดตำแหน่งรูสลักเกลียว
ใช้โบลต์เพื่อยึดหน้าแปลนแต่ละด้านเข้ากับรูเกลียวหรือรูทะลุบนข้อต่อของวาล์วอย่างแน่นหนา
การออกแบบนี้มีข้อดีที่แตกต่างกันหลายประการ:
อำนวยความสะดวกในการให้บริการ "ทางตัน": เมื่อจำเป็นต้องติดตั้งวาล์วที่ปลายท่อ (เช่น เป็นวาล์วระบายน้ำที่ปลายท่อ) จะมีเพียงหน้าแปลนด้านเดียว วาล์วแบบดึงสามารถขันเข้ากับหน้าแปลนเดี่ยวได้โดยตรง ซึ่งเป็นสิ่งที่วาล์วแบบเวเฟอร์ไม่สามารถทำได้
ปรับปรุงเสถียรภาพของระบบ: เมื่อเปรียบเทียบกับวาล์วแบบเวเฟอร์ซึ่งต้องใช้โบลท์ยาวที่ยึดไว้ระหว่างหน้าแปลน การยึดวาล์วแบบดึงอย่างอิสระจะให้การสนับสนุนที่แข็งแกร่งกว่า ในการใช้งานที่ท่อประสบการสั่นสะเทือนหรือแรงดันผันผวน วิธีการเชื่อมต่อนี้ให้ความเสถียรและความน่าเชื่อถือที่สูงกว่า
บำรุงรักษาง่ายขึ้น: เนื่องจากท่อทั้งสองด้านเชื่อมต่อกันอย่างเป็นอิสระ เมื่อจำเป็นต้องซ่อมบำรุงหรือเปลี่ยนวาล์ว จึงจำเป็นต้องถอดประกอบเฉพาะด้านที่จำเป็นต้องดำเนินการเท่านั้น ไม่จำเป็นต้องปลดการเชื่อมต่อท่อทั้งสองด้านพร้อมกัน ช่วยลดเวลาหยุดทำงานได้อย่างมาก
-
