การเชื่อมต่อแบบเวเฟอร์เป็นวิธีการยึดวาล์ว(โดยเฉพาะวาล์วผีเสื้อ, เช็ควาล์วฯลฯ) ระหว่างหน้าแปลนท่อโดยใช้สลักเกลียวยาว ลักษณะเฉพาะของมันคือ: วาล์วไม่มีหน้าแปลนในตัวของมันเอง แทนที่จะใช้สลักเกลียวยาวผ่านหน้าแปลนของท่อทั้งสองเพื่อยึดวาล์วไว้ตรงกลาง
ประหยัดพื้นที่: ความยาววาล์วเวเฟอร์ (ขนาดหันหน้าเข้าหากัน) คือ 1/3 ถึง 1/4 ของวาล์วหน้าแปลน
การลดต้นทุน: กำจัดการตี/การตัดเฉือนหน้าแปลนสองชิ้นบนตัววาล์ว
น้ำหนักเบา: สามารถจัดการแบบแมนนวลได้โดยไม่ต้องมีอุปกรณ์ยก โดยเฉพาะสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ (เช่น DN200 ขึ้นไป)
ไม่สามารถถอดออกแยกกันได้: ในการเปลี่ยนวาล์วเวเฟอร์ ต้องถอดหน้าแปลนท่อทั้งสองออก (เช่น ท่อต้องแยกออกจากกัน) ดังนั้นจึงไม่สามารถใช้กับทางตันของท่อหรือในกรณีที่เข้าถึงได้เพียงด้านเดียว
ต้องมีการวางแนวที่ดี: หน้าแปลนท่อที่ไม่ตรงอาจทำให้วาล์วบิดและทำให้ซีลเสียหายได้
ไม่เหมาะสำหรับแรงดันสูงมาก: โดยทั่วไปจะใช้ในแรงดันต่ำถึงปานกลาง (≤ PN40 / Class 300); แรงดันสูงพิเศษอาจทำให้ตัววาล์วบิดเบี้ยว

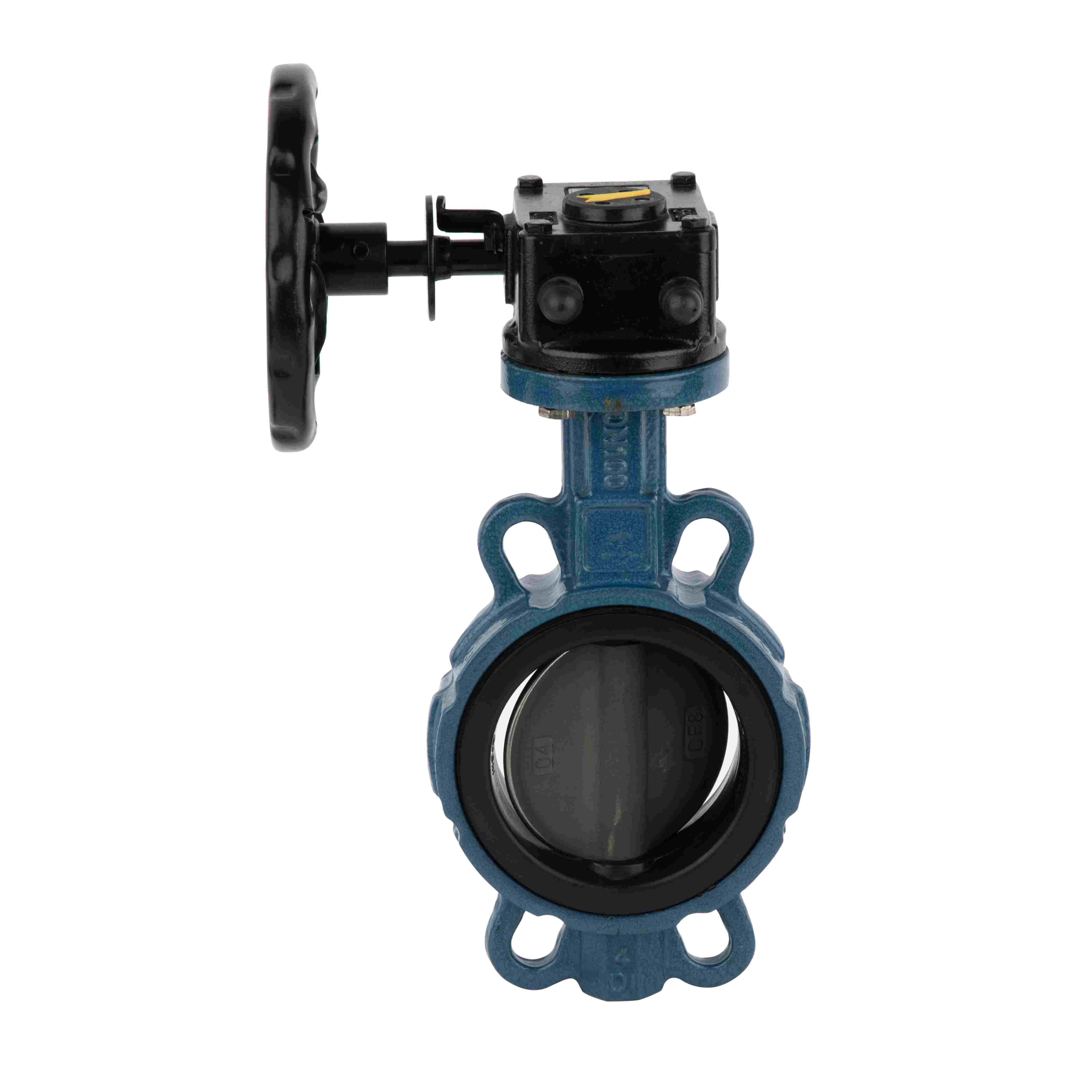

วาล์วผีเสื้อเวเฟอร์: การบำบัดน้ำ, HVAC, ระบบป้องกันอัคคีภัย – พบได้ทั่วไปเนื่องจากมีต้นทุนต่ำและติดตั้งง่าย
เช็ควาล์วเวเฟอร์: ป้องกันการไหลย้อนกลับ สั้นกว่าเช็ควาล์วแบบสวิงมาก ซึ่งจับยึดระหว่างหน้าแปลนโดยตรง
วาล์วบุเวเฟอร์: การใช้งานที่ทนต่อการกัดกร่อน
ต้องคำนวณความยาวของสลักเกลียวอย่างแม่นยำ:
2 × ความหนาของหน้าแปลนท่อ + ความยาวตัวต่อวาล์ว + 2 × ความหนาของปะเก็น + 2 × ความสูงของน็อต
ใช้มาตรฐานการเชื่อมต่อเวเฟอร์ที่เหมาะสม (เช่น EN 593, API 609, GB/T 12238) กับมาตรฐานหน้าแปลนท่อที่สอดคล้องกัน (เช่น GB/T 9119, HG/T 20592)
ใช้แรงบิดโบลต์สม่ำเสมอเพื่อหลีกเลี่ยงการจับยึดที่ไม่สม่ำเสมอ ซึ่งอาจทำให้ดิสก์ยึดเกาะได้ (ปัญหาทั่วไปเกี่ยวกับวาล์วปีกผีเสื้อ)
แบบเวเฟอร์คือการออกแบบการเชื่อมต่อที่เน้นน้ำหนักเบา ต้นทุนต่ำ และการติดตั้งที่รวดเร็ว โดยพื้นฐานแล้วจะถือว่าวาล์วเป็นเหมือน "ส่วนประกอบที่ถูกยึด" ระหว่างหน้าแปลนท่อทั้งสอง การเลือกควรพิจารณาระดับแรงดัน การเข้าถึงการบำรุงรักษา และความถี่ในการถอดออก
