การเชื่อมแบบก้นคืออะไร? อะไรคือความแตกต่างระหว่าง BW ถึง SW, การเชื่อมต่อแบบหน้าแปลน, แบบเกลียว?

2026-05-12 0 ฝากข้อความถึงฉัน

การเชื่อมแบบชนเป็นวิธีการเชื่อมโดยวางปลายของชิ้นงานทั้งสองชิ้นหันหน้าเข้าหากัน โดยให้ความร้อนพร้อมกันทั่วทั้งพื้นผิวปลายทั้งหมด และในทางปฏิบัติจะใช้แรงดันเพื่อให้เกิดพันธะอะตอมระหว่างชิ้นงานทั้งสองชิ้นในสถานะของแข็ง ดังนั้นจึงเชื่อมเข้าด้วยกันเป็นชิ้นเดียว

เพื่อช่วยให้คุณเข้าใจได้อย่างน่าประทับใจยิ่งขึ้น จึงมีการเปรียบเทียบจากหลายมุมมอง:

1. ความแตกต่างจากการเชื่อมแบบซ็อคเก็ต (โดยทั่วไปใช้กับท่อเจาะขนาดเล็ก)

รายการเปรียบเทียบ	การเชื่อมแบบก้น	การเชื่อมซ็อกเก็ต
วิธีการเชื่อมต่อ	ปลายเรียงเป็นแนวราบและเชื่อมโดยตรง	ปลายด้านหนึ่งถูกสอดเข้าไปในอีกด้านหนึ่งและเชื่อมเนื้อที่ด้านนอก
ช่วงขนาดท่อ	โดยทั่วไปใช้สำหรับ DN50 ขึ้นไป	โดยทั่วไปใช้สำหรับ DN50 และเล็กกว่า
ประเภทการเชื่อม	เชื่อมชน เจาะเต็ม	รอยเชื่อมเนื้อไม่ทะลุจนสุด
ช่องว่างภายใน	ไม่มีขั้นบันได ผนังด้านในเรียบ	มีช่องว่างซึ่งอาจสะสมตัวกลางหรือทำให้เกิดการกัดกร่อน
วิธีการตรวจสอบ	สามารถถ่ายภาพรังสี (RT) มีความน่าเชื่อถือสูง	ยากต่อการถ่ายภาพรังสี (RT) ส่วนใหญ่เป็น MT หรือ PT
ความสามารถด้านความแข็งแกร่ง	สามารถทนต่อแรงดัน อุณหภูมิ และความล้าที่สูงกว่าได้	เหมาะสำหรับสภาวะแรงดันต่ำและสถิต

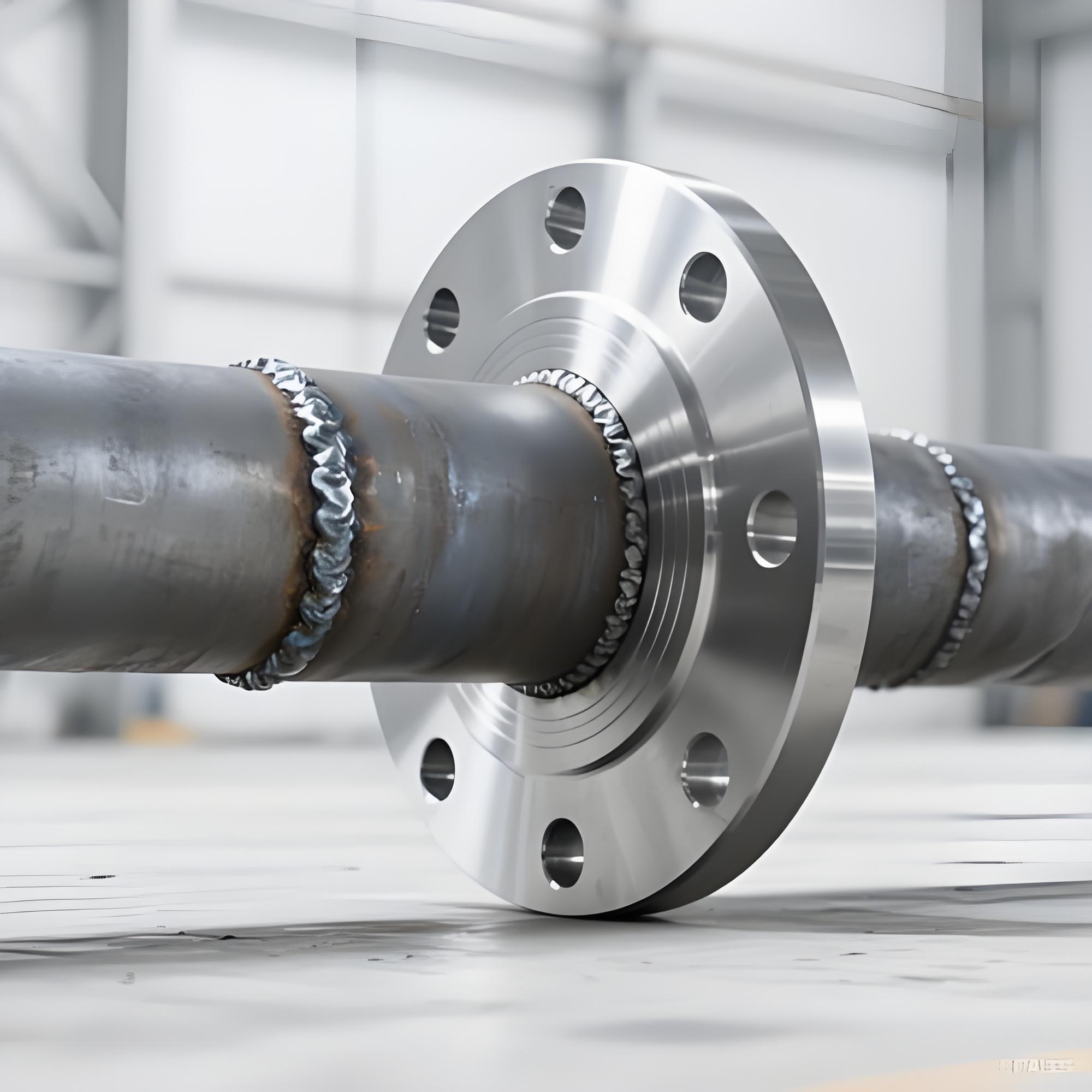

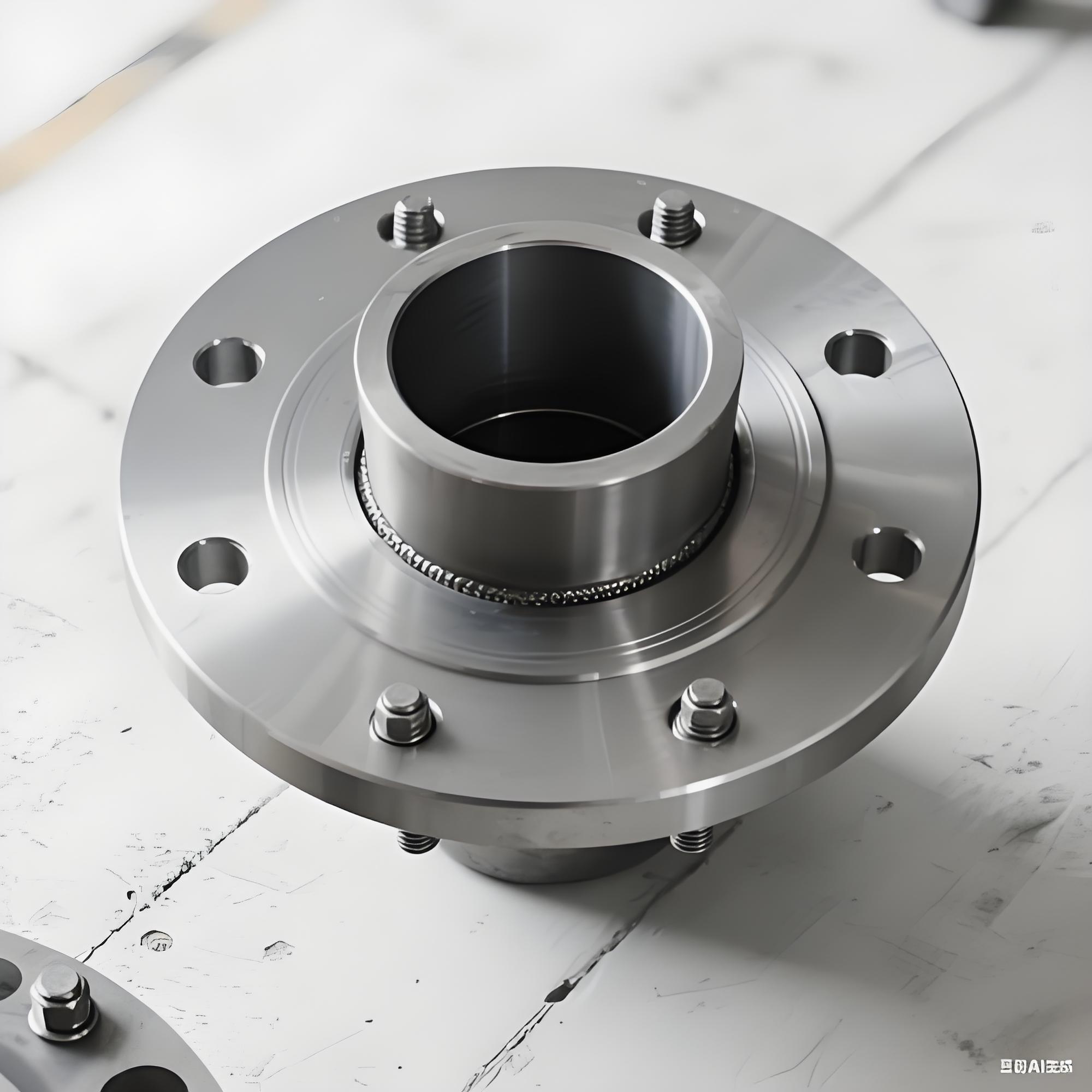

2. ความแตกต่างจาก "การเชื่อมต่อแบบแปลน" (โดยทั่วไปใช้สำหรับวาล์วและส่วนต่อประสานอุปกรณ์)

รายการเปรียบเทียบ	การเชื่อมแบบก้น	การเชื่อมต่อแบบมีหน้าแปลน
ธรรมชาติของการเชื่อมต่อ	ถาวรไม่สามารถถอดออกได้	ถอดออกได้ ง่ายต่อการบำรุงรักษาและเปลี่ยน
จุดปิดผนึก	ไม่มีซีลปะเก็น รอยเชื่อมนั้นเป็นตราประทับ	อาศัยปะเก็นและสลักเกลียว มีจุดรั่วที่อาจเกิดขึ้น
เงื่อนไขการบริการ	อุณหภูมิสูง ความดันสูง การหมุนเวียนของอุณหภูมิที่รุนแรง	เงื่อนไขทั่วไปสามารถอัพเกรดได้โดยใช้อัตราปะเก็นที่แตกต่างกัน
การติดตั้งและบำรุงรักษา	ต้องใช้ช่างเชื่อมที่มีทักษะ ยากต่อการดัดแปลงหลังการเชื่อม	ประกอบรวดเร็วด้วยการขันน๊อตให้แน่น สะดวกต่อการตรวจสอบ
น้ำหนักและพื้นที่	โครงสร้างกะทัดรัด ไม่มีหน้าแปลน ประหยัดพื้นที่และวัสดุ	หน้าแปลนใช้พื้นที่มากขึ้น เพิ่มน้ำหนักและต้นทุน
การใช้งานทั่วไป	ท่อไอน้ำหลัก ท่อบริการไฮโดรเจน การเชื่อมต่อวาล์วแรงดันสูงที่อุณหภูมิสูง	ส่วนเชื่อมต่ออุปกรณ์ วาล์ว หรือส่วนท่อที่ต้องถอดชิ้นส่วนเป็นประจำ

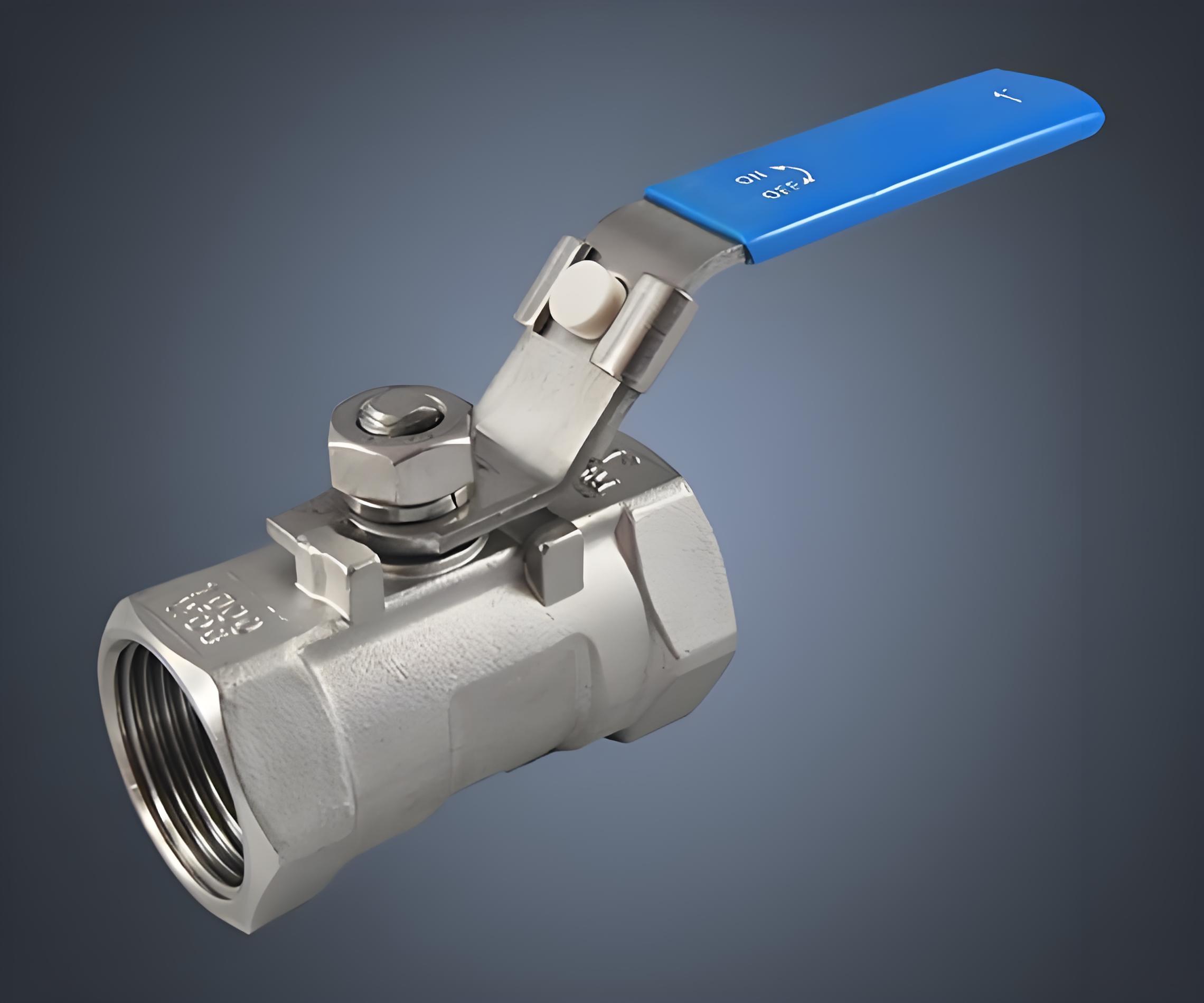

3. ข้อแตกต่างจาก "การต่อแบบเกลียว" (นิยมใช้กับรูเล็กแรงดันต่ำ)

รายการเปรียบเทียบ	การเชื่อมแบบก้น	การเชื่อมต่อแบบเกลียว
ความน่าเชื่อถือในการปิดผนึก	สูงเป็นพิเศษ ไม่รั่วซึม (ถ้ารอยเชื่อมมีเสียง)	ต่ำ ต้องใช้น้ำยาซีลหรือเทป PTFE สามารถคลายตัวได้เมื่อเกิดแรงสั่นสะเทือน
ขีดจำกัดความดัน/อุณหภูมิ	สามารถใช้กับแรงดันสูงพิเศษและอุณหภูมิสูงพิเศษได้	จำกัดอยู่ที่แรงดันปานกลาง/ต่ำ และอุณหภูมิปกติหรือปานกลาง
ความแรงของการเชื่อมต่อ	หลอมรวมเข้าด้วยกัน มีความแข็งแรงใกล้เคียงกับโลหะฐาน	ความเข้มข้นของความเครียดที่รูทของเธรด
ความยากในการติดตั้ง	ต้องใช้อุปกรณ์การเชื่อมและช่างเชื่อมที่มีทักษะ	ต้องการเพียงเครื่องมือช่างเท่านั้น สามารถประกอบได้อย่างรวดเร็วถึงหน้างาน
ความเสี่ยงจากการรั่วไหล	แทบไม่มีการรั่วไหลหากการเชื่อมมีเสียง	การรั่วไหลอาจค่อยๆ เกิดขึ้นเมื่อมีการหมุนเวียนของอุณหภูมิหรือการสั่นสะเทือน

สรุป: เมื่อใดจึงควรเลือก "การเชื่อมแบบก้น"?·
ขนาดท่อ≥ DN50
บริการ:อุณหภูมิสูง (เช่น สูงกว่า 450°C) หรือความดันสูง (เช่น สูงกว่า 10MPa)
จำเป็นต้องมีความเสี่ยงในการรั่วไหลเป็นศูนย์ เช่น สารที่เป็นพิษ สารไวไฟ หรือวัตถุระเบิด
ท่อจะต้องได้รับการถ่ายภาพรังสีเพื่อควบคุมคุณภาพการเชื่อม
การออกแบบมีอายุการใช้งานยาวนาน คาดว่าจะต้องมีการบำรุงรักษาน้อยที่สุดหรือไม่ต้องมีเลย (เช่น ท่อไอน้ำหลักในโรงไฟฟ้า)

ในประโยคเดียว: การเชื่อมแบบชนเป็นวิธีการเชื่อมต่อที่แข็งแกร่งที่สุด เชื่อถือได้มากที่สุด และไม่สามารถถอดออกได้ เหมาะสำหรับสภาวะการบริการที่รุนแรงที่มีการเจาะขนาดใหญ่ อุณหภูมิสูง แรงดันสูง และไม่มีการรั่วไหล
