การเชื่อมต่อแบบแปลนคืออะไร?
การเชื่อมต่อแบบแปลนเป็นวิธีการเชื่อมต่อที่ใช้กันอย่างแพร่หลายในกลไกแบบถอดได้ มักใช้หน้าแปลน ปะเก็นซีล และสลักเกลียวและน็อตเพื่อเชื่อมต่อท่อ วาล์ว หรืออุปกรณ์เข้าด้วยกันอย่างแน่นหนา
หลักการสำคัญของมันคือ:ใช้แรงขันของสลักเกลียวเพื่อบีบอัดปะเก็นซีลระหว่างหน้าแปลน เพื่อป้องกันของเหลว (ของเหลวหรือก๊าซ) จากการรั่วซึม

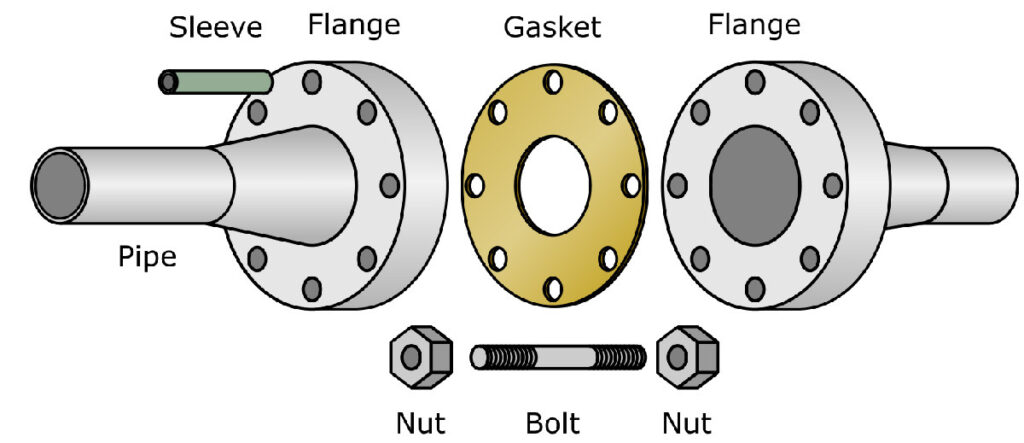

การเชื่อมต่อหน้าแปลนทั่วไปประกอบด้วยสี่ส่วนหลักต่อไปนี้:

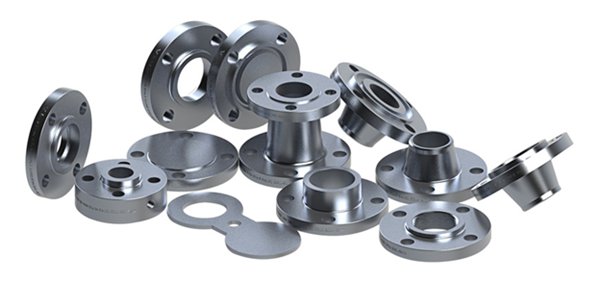

หน้าแปลน: ชิ้นส่วนที่มีรูปร่างเป็นแผ่นดิสก์ซึ่งยึดกับปลายท่อหรือช่องอุปกรณ์ โดยทั่วไปจะมีรูโบลต์
ปะเก็นซีล: วางระหว่างหน้าซีลของหน้าแปลนทั้งสอง และกดเพื่อทำการซีล
สลักเกลียวและถั่ว: ลอดผ่านรูโบลท์บนหน้าแปลนเพื่อจ่ายแรงยึดเกาะ
ซีลหน้า: พื้นผิวของหน้าแปลนที่เข้าใกล้ปะเก็น มีหลายประเภท (เช่น หน้ายก หน้าชาย/หญิง ฯลฯ)
ข้อได้เปรียบหลัก:
ข้อได้เปรียบสูงและมีการปิดผนึกที่แข็งแกร่ง: มีคุณสมบัติในการจัดการกับแรงดันสูง อุณหภูมิสูง หรือตัวกลางที่มีฤทธิ์กัดกร่อน
รื้อและบำรุงรักษาง่าย: สามารถเปิดการเชื่อมต่อเพื่อทำความสะอาดท่อ ตรวจสอบอุปกรณ์ หรือเปลี่ยนชิ้นส่วนได้อย่างง่ายดาย
สามารถทดแทนได้ดี: หน้าแปลนเป็นไปตามมาตรฐานระดับชาติ (เช่น GB) มาตรฐานอุตสาหกรรมเคมี (เช่น HG) มาตรฐานอุตสาหกรรมเครื่องกล (เช่น JB) และมาตรฐานสากล (เช่น ANSI/ASME, DIN) สินค้าจากผู้ผลิตหลายรายสามารถสลับกันได้โดยมีเงื่อนไขว่าต้องเป็นไปตามมาตรฐานเดียวกัน
การใช้งานทั่วไป:
วิศวกรรมท่อ: การเชื่อมต่อท่อกับท่อ ท่อกับวาล์ว และท่อกับปั๊ม
ภาชนะรับความดัน: สิ่งที่แนบมาสำหรับบ่อพักและรูมือบนถังปฏิกิริยาและภาชนะรองรับ
จุดเชื่อมต่อ: การเชื่อมต่อทางเข้าและทางออกของตัวเพิ่มแรงดัน และการเชื่อมต่อระหว่างเปลือกช่องและเปลือกของตัวแลกเปลี่ยนความร้อน
ระบบการผลิตและสาธารณูปโภค: น้ำมัน เคมี ก๊าซธรรมชาติ บำบัดน้ำ ระบบทำความร้อน และอื่นๆ
เปรียบเทียบง่ายๆ กับวิธีการเชื่อมต่ออื่นๆ:
เมื่อเทียบกับการเชื่อม: การเชื่อมต่อแบบแปลนสามารถถอดออกได้ แต่มีราคาแพงกว่าและอาจทำให้เกิดจุดรั่วเพิ่มเติมได้
เปรียบเทียบกับการเชื่อมต่อแบบเกลียว: การเชื่อมต่อแบบแปลนสามารถทนต่อแรงกดดันที่สูงขึ้นและปรับให้เข้ากับเส้นผ่านศูนย์กลางท่อที่ใหญ่ขึ้นได้ แต่จะซับซ้อนกว่าในการติดตั้งและต้องใช้พื้นที่มากขึ้น
สรุปง่ายๆ: เมื่อมีข้อกำหนดในการต้านทานแรงดันสูง จัดการกับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ หรือต้องการการถอดชิ้นส่วนบ่อยครั้งเพื่อการบริการ การเชื่อมต่อแบบแปลนมักจะเป็นวิธีที่นิยมใช้ ตัวอย่างที่พบบ่อยที่สุดคือข้อต่อบนท่อน้ำดับเพลิงหรือท่อส่งไอน้ำของโรงงานที่เน้น "แผ่นจานยก" และยึดด้วยสลักเกลียว
