การเชื่อมต่อแบบเวเฟอร์เป็นวิธีการยึดวาล์ว (โดยเฉพาะวาล์วผีเสื้อ,เช็ควาล์วฯลฯ) ระหว่างหน้าแปลนท่อโดยใช้สลักเกลียวยาว ลักษณะเฉพาะของมันคือ: วาล์วไม่มีหน้าแปลนในตัวของมันเอง แทนที่จะใช้สลักเกลียวยาวผ่านหน้าแปลนของท่อทั้งสองเพื่อยึดวาล์วไว้ตรงกลาง

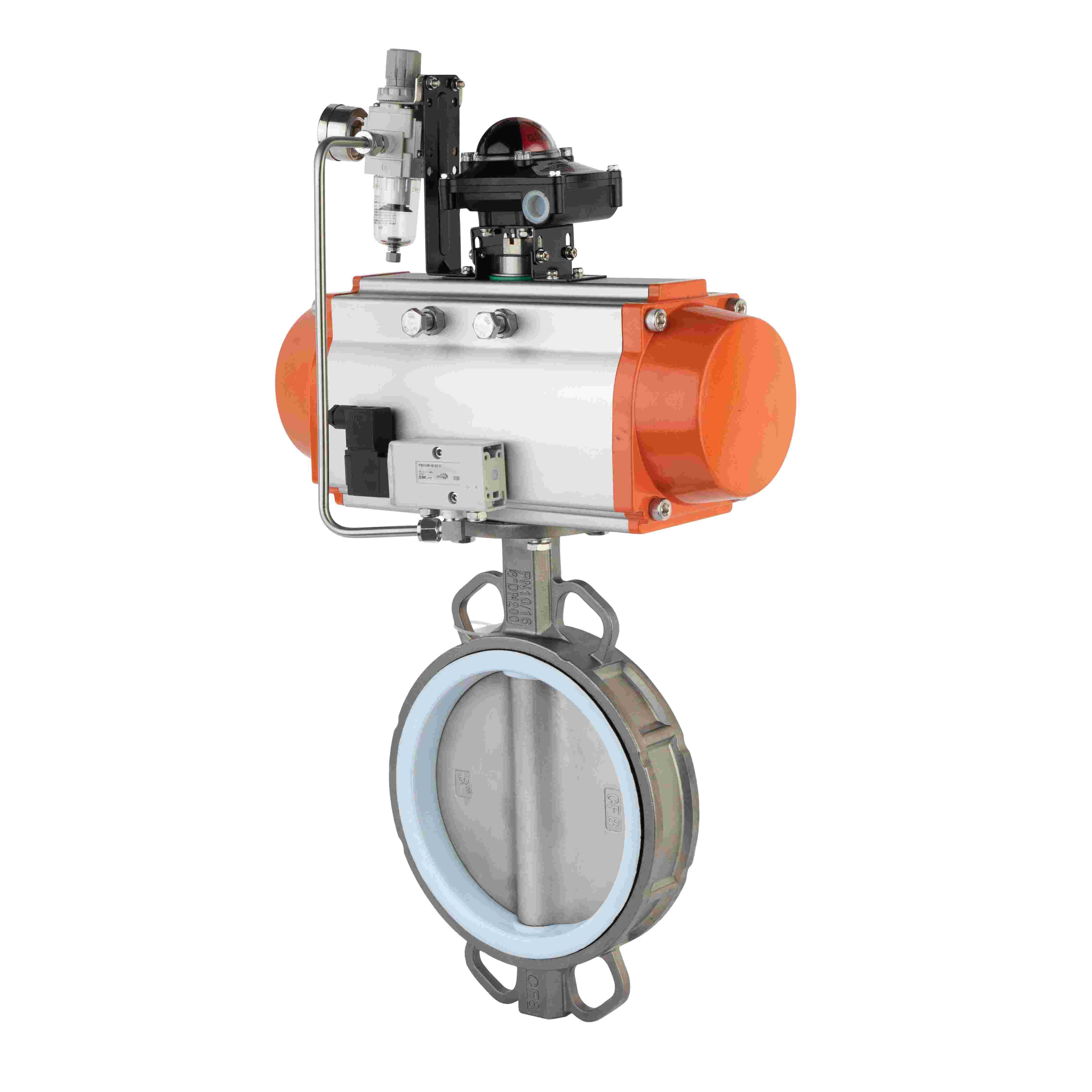

วาล์ว: ตัววาล์วไม่มีรูโบลต์หน้าแปลน มีเพียงใบหน้าที่เรียบเท่านั้น ตัวอย่างทั่วไป: วาล์วผีเสื้อเวเฟอร์ เช็ควาล์วเวเฟอร์
โบลท์: โดยทั่วไปแล้วสตั๊ดโบลท์หรือโบลท์ทะลุ ซึ่งยาวพอที่จะลอดผ่านรูโบลต์ของหน้าแปลนท่อทั้งสองได้
หน้าแปลนท่อ: ปลายท่อต้องติดตั้งหน้าแปลนมาตรฐาน
ถั่ว: ใช้สำหรับขันให้แน่น
วางวาล์วเวเฟอร์ระหว่างหน้าแปลนของท่อทั้งสอง
ใส่โบลต์ยาวผ่านรูโบลต์ของหน้าแปลนท่อด้านหนึ่ง → ผ่านรูปรับเทียบในตัววาล์วเวเฟอร์ → ผ่านรูโบลต์ของหน้าแปลนท่อย้อนกลับ
ขันน็อตให้แน่นทั้งสองด้าน ขณะที่ขันน็อตให้แน่น หน้าแปลนท่อทั้งสองจะถูกดึงเข้าหากัน
แรงจับยึดนี้จะผนึกวาล์วระหว่างหน้าแปลน โดยมีปะเก็น (หรือซีลแบบยืดหยุ่นในตัวของวาล์ว) ที่สร้างส่วนต่อประสานการซีล
| คุณสมบัติ |
เวเฟอร์ชนิด |
หน้าแปลน (ดั้งเดิม) |
| สลักเกลียว |
สลักเกลียวยาว หมายเลขเดียวกับรูหน้าแปลน |
สลักเกลียว/น็อตสองชุด (หนึ่งชุดต่อหน้าแปลน) |
| การก่อสร้างวาล์ว |
เบา บาง กะทัดรัด |
หนัก ยาว มีหน้าแปลนในตัว |
| การติดตั้ง/การถอดออก |
ต้องถอดวาล์วออกทั้งสองด้าน |
สามารถถอดวาล์วออกได้โดยการปลดสลักหนึ่งหน้าแปลน |
| ค่าใช้จ่าย |
ลดต้นทุนวาล์ว ยังจำเป็นต้องมีหน้าแปลนท่อ |
ต้นทุนวาล์ว + หน้าแปลนที่สูงขึ้น |
| น้ำหนัก |
แสงสว่าง; เหมาะสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ |
หนัก |
| เส้นทางรั่ว |
น้อยลง (สองหน้าซีล: วาล์วถึงหน้าแปลนแต่ละด้าน) |
เพิ่มเติม (สี่หน้า: ปะเก็นหน้าแปลนสองตัวและหน้าแปลนถึงวาล์วสองตัว) |
