ISO5211 เป็นมาตรฐานที่สำคัญที่กำหนดโดยองค์การระหว่างประเทศเพื่อมาตรฐาน (ISO) สำหรับเชื่อมต่อวาล์วแอคทูเอเตอร์ไปยังวาล์วอุตสาหกรรม เป้าหมายหลักคือเพื่อให้แน่ใจว่าวาล์วเทิร์นเทิร์น (เช่นวาล์วผีเสื้อและวาล์วบอล) และแอคทูเอเตอร์นั้นเข้ากันได้และสามารถแลกเปลี่ยนกันทั่วโลกได้อย่างง่ายดาย มาตรฐานกำหนดขนาดของการเชื่อมต่อหน้าแปลนอย่างชัดเจนความต้องการแรงบิดรูปแบบรูและโครงสร้างไดรฟ์ นอกจากนี้ยังระบุค่าแรงบิดสูงสุด (ตั้งแต่ 32 ถึง 10,000 นาโนเมตร) สำหรับหน้าแปลนที่แตกต่างกัน (จาก F03 ถึง F25) .. ผ่านการออกแบบอินเทอร์เฟซแบบครบวงจร ISO5211 ทำให้กระบวนการจับคู่จับคู่ง่ายขึ้นอย่างมีนัยสำคัญระหว่างวาล์วและแอคทูเอเตอร์ช่วยลดความซับซ้อนในการติดตั้งและปรับปรุงความน่าเชื่อถือของระบบ
ในแง่ของการออกแบบโครงสร้าง ISO5211 เน้นมาตรฐานของหน้าแปลนที่มีแพลตฟอร์มสูง (แพลตฟอร์มการติดตั้งด้านบน) ช่วยให้แอคทูเอเตอร์ติดตั้งโดยตรงกำจัดวงเล็บแบบดั้งเดิมและการเชื่อมต่อเพลาซึ่งช่วยลดจำนวนส่วนประกอบและเพิ่มเสถียรภาพ ตัวอย่างเช่นวาล์วผีเสื้อที่ตรงตามมาตรฐานนี้สามารถปรับให้เข้ากับแอคทูเอเตอร์นิวเมติกหรือไฟฟ้าสำหรับการติดตั้งที่รวดเร็วและการควบคุมที่แม่นยำ

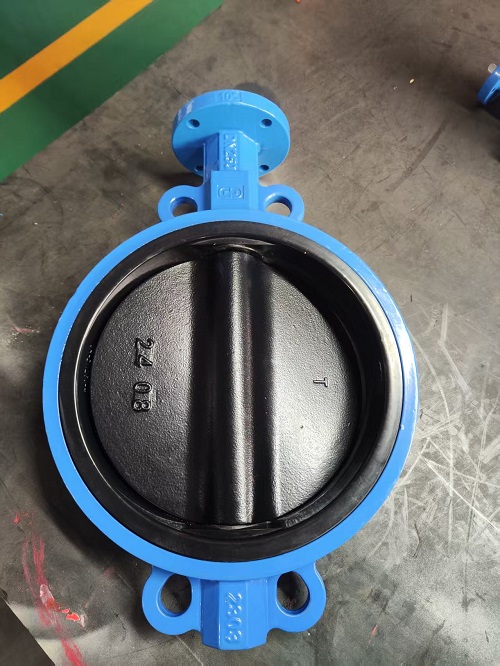

ดังนั้นมันจึงใช้ในวาล์วผีเสื้อของเราเราสามารถให้มาตรฐานที่หลากหลายหากคุณต้องการก้านกลมเรายังสามารถให้ได้มันมักจะสามารถนำไปใช้ในบางประเทศเช่นเวียดนามและรัสเซีย ECT
เพลาสี่เหลี่ยมเป็นรูปแบบเพลาขับที่แนะนำโดยมาตรฐาน ISO5211 ข้อดีหลักของมันคือ:
1. ประสิทธิภาพการส่งแรงบิดสูง: เพลาสี่เหลี่ยมส่งแรงบิดผ่านการสัมผัสแบนซึ่งมีแรงเสียดทานมากกว่าเพลากลมและสามารถลดความเสี่ยงของการลื่นไถลได้อย่างมีประสิทธิภาพโดยเฉพาะอย่างยิ่งเหมาะสำหรับสถานการณ์การทำงานที่มีแรงดันสูงและความถี่สูง
2. การวางตำแหน่งอย่างแม่นยำ: การจับคู่กุญแจของเพลาสี่เหลี่ยมและส่วนต่อประสานแอคทูเอเตอร์ (เช่นคีย์สแควร์มุมขวาหรือคีย์สแควร์แนวทแยงมุม) สามารถมั่นใจได้ว่าการจัดตำแหน่งที่เข้มงวดของไดรฟ์และแกนวาล์วหลีกเลี่ยงความล้มเหลวของซีลที่เกิดจากการเบี่ยงเบนมุม
3.Standardization และความเข้ากันได้: ISO5211 ระบุขนาดเพลาสี่เหลี่ยมและตำแหน่งรูหน้าแปลนเพื่อให้แอคทูเอเตอร์และวาล์วของแบรนด์ต่าง ๆ สามารถเชื่อมต่อได้อย่างราบรื่นช่วยปรับปรุงความยืดหยุ่นของห่วงโซ่อุปทานอย่างมีนัยสำคัญ
4. แอพพลิเคชั่นทั่วโลกในตลาดต่างประเทศ: การออกแบบเพลาสี่เหลี่ยมได้กลายเป็นกระแสหลักในตลาดระดับไฮเอนด์ยุโรปอเมริกาและนานาชาติ ตัวอย่างเช่นวาล์วลูกบอลหน้าแปลนนิวเมติกที่นำเข้าของ AMISCO ในสหรัฐอเมริกาใช้แพลตฟอร์มเพลาสูง ISO5211 ตารางสูงติดตั้งแอคชูเอเตอร์โดยตรงโดยไม่ต้องปรับเพิ่มเติมและรองรับก้านวาล์วป้องกันลื่นและการตั้งค่าต่อต้านสแตติกซึ่งเหมาะสำหรับสภาพการทำงานที่รุนแรง การออกแบบที่คล้ายกันนั้นพบได้ในผลิตภัณฑ์วาล์วอุตสาหกรรมจากประเทศเยอรมนีญี่ปุ่นและประเทศอื่น ๆ ซึ่งสะท้อนถึงวุฒิภาวะและความน่าเชื่อถือของเทคโนโลยี
นั่นคือเหตุผลว่าทำไมก้านสี่เหลี่ยมและ ISO5211 มักจะปรากฏขึ้นด้วยกันก้านเปลือยและวาล์วผีเสื้อสเต็มรูปสี่เหลี่ยมของเรายังทำตามนี้ลูกค้าของเราบางคนยังถามว่าทำไมหน้าแปลนด้านบนมีการขุดเจาะอื่น ๆ วาล์วเราไม่เพียงให้มาตรฐานเดียวเท่านั้น
