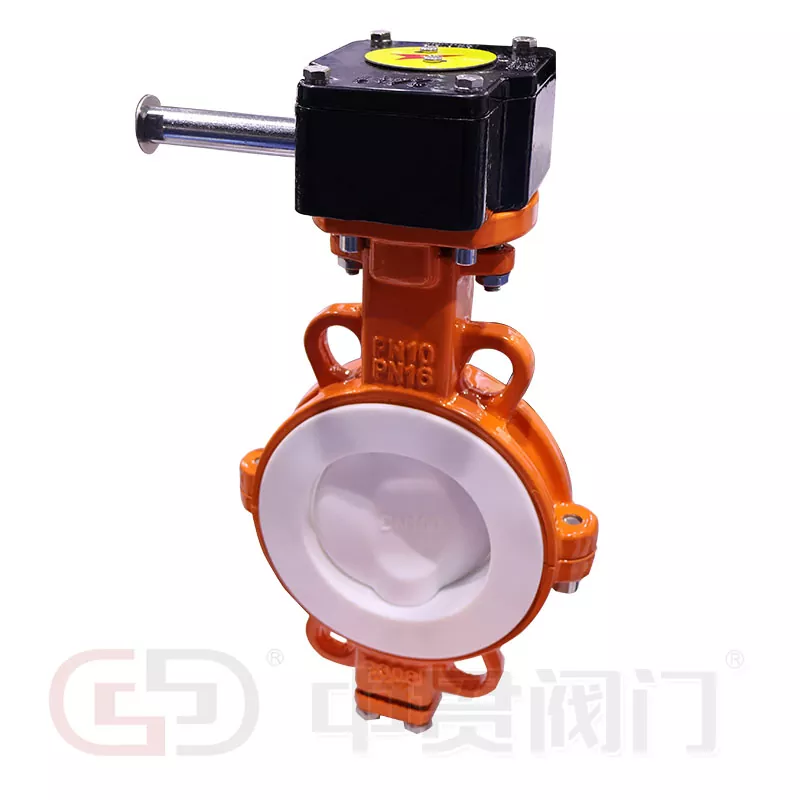

โครงสร้างพื้นฐานและหลักการทำงานของวาล์วผีเสื้อคืออะไร?

วาล์วผีเสื้อเป็นส่วนประกอบที่สำคัญในการใช้งานอุตสาหกรรมต่างๆซึ่งให้การควบคุมการไหลที่มีประสิทธิภาพในระบบท่อ การออกแบบที่เรียบง่ายความน่าเชื่อถือและความคุ้มค่าทำให้พวกเขาเป็นตัวเลือกยอดนิยมสำหรับการควบคุมของเหลวและก๊าซ ด้านล่างเราแบ่งโครงสร้างหลักการทำงานและข้อกำหนดที่สำคัญของวาล์วผีเสื้อเพื่อช่วยให้คุณเข้าใจการทำงานและข้อดีของพวกเขา

โครงสร้างพื้นฐานของวาล์วผีเสื้อ

วาล์วผีเสื้อประกอบด้วยหลายส่วนพื้นฐาน:

• ร่างกาย: โดยทั่วไปทำจากวัสดุเช่นเหล็กหล่อสแตนเลสหรือพีวีซีร่างกายเป็นส่วนประกอบภายใน

• แผ่นดิสก์: แผ่นดิสก์วงกลมที่ติดตั้งบนเพลาหมุนซึ่งควบคุมการไหลโดยการหมุนภายในตัววาล์ว

• ลำต้น: เชื่อมต่อดิสก์กับแอคชูเอเตอร์และเปิดใช้งานการหมุน

• ที่นั่ง: ให้ปิดผนึกแน่นระหว่างแผ่นดิสก์และร่างกายเมื่อปิดวาล์ว วัสดุทั่วไป ได้แก่ EPDM, Viton หรือ PTFE

• ตัวกระตุ้น: ใช้วาล์วด้วยตนเองไฟฟ้าหรือลมเพื่อหมุนแผ่นดิสก์

หลักการทำงาน

การทำงานของวาล์วผีเสื้อนั้นตรงไปตรงมา เมื่อแอคทูเอเตอร์หมุนลำต้นแผ่นดิสก์จะเคลื่อนที่ทั้งแบบขนานหรือตั้งฉากกับการไหล ในตำแหน่งเปิดแผ่นดิสก์จะจัดเรียงกับการไหลทำให้ลดแรงดันน้อยที่สุด เมื่อปิดแผ่นดิสก์จะหมุน 90 องศาเพื่อบล็อกการไหลอย่างสมบูรณ์ การดำเนินการในไตรมาสกลับทำให้มั่นใจได้ว่าการปิดหรือการควบคุมอย่างรวดเร็วทำให้วาล์วผีเสื้อเหมาะสำหรับการใช้งานที่ต้องการการตอบสนองอย่างรวดเร็ว

พารามิเตอร์ผลิตภัณฑ์หลัก

วาล์วผีเสื้อมีอยู่ในขนาดต่าง ๆ การจัดอันดับความดันและวัสดุเพื่อให้เหมาะกับความต้องการที่หลากหลาย ด้านล่างนี้เป็นภาพรวมโดยละเอียดของข้อกำหนดมาตรฐาน:

ตารางที่ 1: มาตรฐานวาล์วผีเสื้อข้อกำหนด

รายการแอปพลิเคชันทั่วไป:

• ระบบบำบัดน้ำและน้ำเสีย

• อุตสาหกรรมเคมีและปิโตรเคมี

• HVAC และระบบป้องกันอัคคีภัย

• การแปรรูปอาหารและเครื่องดื่ม

• การใช้ยาและสุขาภิบาล

ข้อดีของการใช้วาล์วผีเสื้อ

วาล์วผีเสื้อให้ประโยชน์หลายประการรวมถึงการออกแบบขนาดกะทัดรัดการก่อสร้างที่มีน้ำหนักเบาและข้อกำหนดการบำรุงรักษาต่ำ ความสามารถในการจัดการความสามารถในการไหลขนาดใหญ่ที่มีแรงดันลดลงน้อยที่สุดทำให้พวกเขาเหนือกว่าวาล์วทางเลือกหลายประเภท นอกจากนี้ความสามารถรอบตัวของวาล์วผีเสื้อช่วยให้สามารถทำงานได้ดีทั้งในการควบคุมปริมาณและเปิด/ปิด

เมื่อเลือกวาล์วผีเสื้อให้พิจารณาปัจจัยต่าง ๆ เช่นความเข้ากันได้ของเหลวการจัดอันดับอุณหภูมิความดันและวิธีการกระตุ้นเพื่อให้มั่นใจถึงประสิทธิภาพที่ดีที่สุด ด้วยการก่อสร้างที่แข็งแกร่งและการดำเนินงานที่มีประสิทธิภาพวาล์วผีเสื้อยังคงเป็นตัวเลือกอันดับต้น ๆ สำหรับวิศวกรและผู้เชี่ยวชาญด้านอุตสาหกรรมทั่วโลก

หากคุณสนใจมากZhejiang Zhongguan Valve Manufactureผลิตภัณฑ์หรือมีคำถามใด ๆ โปรดอย่าลังเลติดต่อเรา！
