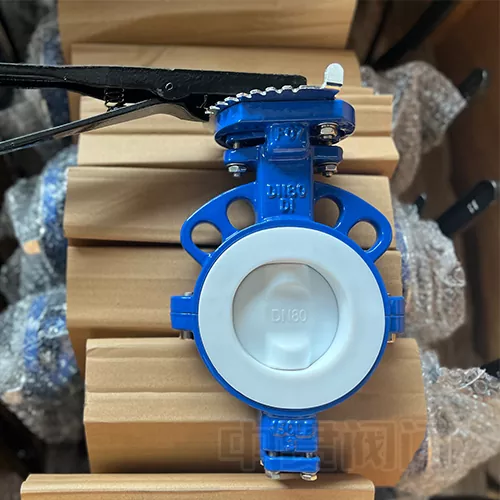

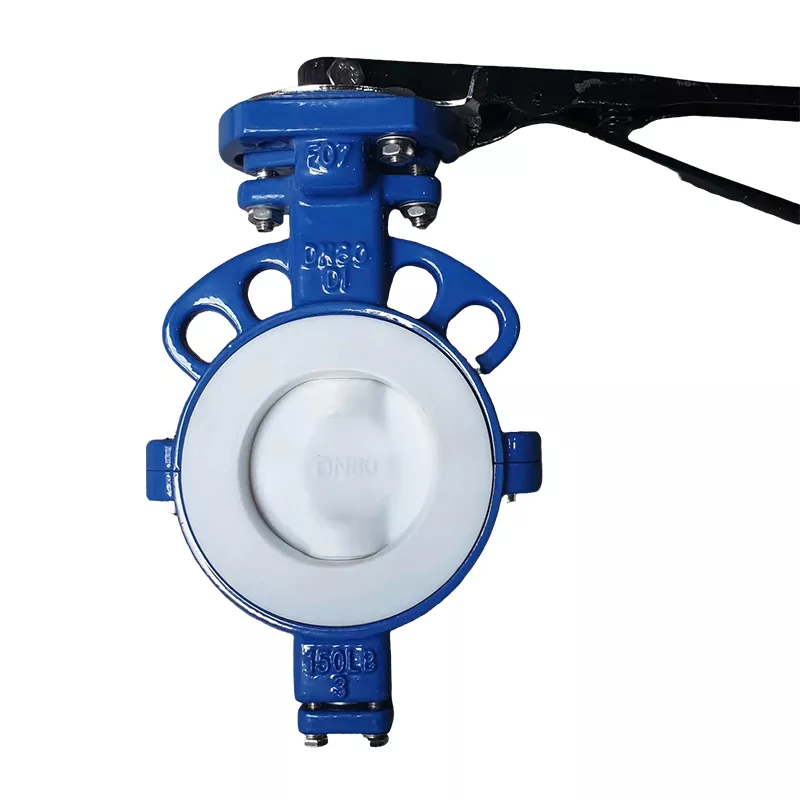

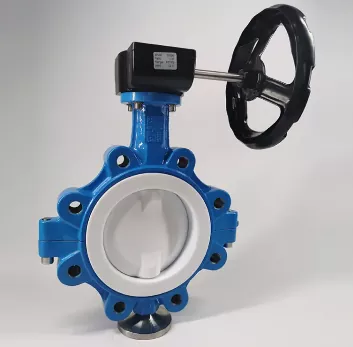

วาล์วปีกผีเสื้อเรียงราย PTFE แบบแยกส่วน

วาล์วผีเสื้อเรียงราย PTFE แบบแยกส่วนโดย Zhongguan Valve เป็นโซลูชันการควบคุมของไหลประสิทธิภาพสูงที่ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ท้าทายที่สุดในโลก วาล์วเรือธงนี้ผสมผสานนวัตกรรมโครงสร้างขั้นสูงเข้ากับวิทยาการวัสดุชั้นยอด มีซับในโพลีเตตราฟลูออโรเอทิลีน (PTFE) เกรดพรีเมี่ยมและมีความหนาแน่นสูง ซึ่งให้เกราะป้องกันที่ไม่สามารถเจาะทะลุได้ต่อการกัดกร่อนทางเคมีขั้นรุนแรง การสึกหรอจากการเสียดสี และความไม่เสถียรทางความร้อน

การป้องกันการกัดกร่อนเต็มรูปแบบอย่างแน่วแน่

ตัววาล์วทั้งภายในและภายนอก พร้อมด้วยแกนดิสก์ ถูกห่อหุ้มอย่างสมบูรณ์ด้วยโพลีเตตระฟลูออโรเอทิลีน (PTFE) สำหรับงานหนัก สิ่งนี้จะสร้างสิ่งกีดขวางที่ไม่สามารถทะลุผ่านได้และไม่ทำปฏิกิริยากับกรดแก่ ด่างเข้มข้น คลอรีน และตัวทำละลายอินทรีย์ที่เกิดปฏิกิริยาสูง ค่าสัมประสิทธิ์การเสียดสีต่ำเป็นพิเศษของ PTFE ช่วยลดความต้องการแรงบิดในการปฏิบัติงาน ป้องกันการสะสมของตัวกลาง และลดการกัดกร่อนจากอนุภาคแขวนลอย

ข้อได้เปรียบทางวิศวกรรมของการออกแบบตัวถังแบบแยกส่วน

วาล์วมีตัววาล์วแยกส่วนบน/ล่าง หรือซ้าย/ขวาที่ถอดออกได้ ยึดอย่างแน่นหนาด้วยโบลท์หน้าแปลนแรงดึงสูง

• การบำรุงรักษาแบบอินไลน์โดยไม่ต้องถอดชิ้นส่วน: โครงสร้างแบบแยกส่วนนี้ช่วยให้ทีมบำรุงรักษาตรวจสอบ ซ่อมบำรุง หรือเปลี่ยนส่วนประกอบที่สึกหรอภายใน (เช่น บ่าวาล์ว PTFE และจานที่ห่อหุ้ม) โดยไม่ต้องแยกชิ้นส่วนระบบท่อโครงสร้างทั้งหมด เพียงคลายโบลต์เชื่อมต่อตัวถังเพื่อแยกตัววาล์ว

• ลดเวลาหยุดทำงานและต้นทุนแรงงาน: ทำให้การบำรุงรักษาง่ายขึ้นในพื้นที่จำกัด ลดต้นทุนค่าแรง และปรับปรุงประสิทธิภาพการดำเนินงานของระบบอย่างมีนัยสำคัญ

• การปรับปรุงท่อแบบไม่มีรอยต่อ: การกำหนดค่าแบบแยกทำให้การเพิ่มหรือสลับวาล์วในโครงสร้างพื้นฐานไปป์ไลน์ที่มีอยู่ในระหว่างการปรับปรุงทางวิศวกรรมด้านเทคนิคทำได้ง่ายขึ้น




ข้อมูลจำเพาะทางเทคนิคและมาตรฐานวัสดุ

พารามิเตอร์	รายละเอียดข้อมูลจำเพาะ
ยี่ห้อ/ผู้ผลิต	เจ้อเจียง Zhongguan วาล์วผลิต Co., Ltd.
ช่วงเส้นผ่านศูนย์กลางที่กำหนด	DN40 ถึง DN1600 (มีรุ่นกำหนดเองขนาดใหญ่ถึง DN2400 ตามคำขอ)
ระดับความดัน	PN6 / PN10 / PN16 / คลาส 150
การออกแบบตัวถัง	ตัวแยกสองชิ้น (การจัดตำแหน่งแยกบน/ล่าง หรือซ้าย/ขวา)
วัสดุซับในและที่นั่ง	พรีเมี่ยมเวอร์จิ้น PTFE / PFA / FEP อุณหภูมิสูง
วัสดุตัวเครื่องฐาน	เหล็กดัด (GGG40/50), เหล็กกล้าคาร์บอน (WCB), สเตนเลส (CF8, CF8M)
การกำหนดค่าดิสก์	แผ่นดิสก์ห่อหุ้มอย่างเต็มที่ PTFE/PFA, SS316, Hastelloy, แกนเหล็กดูเพล็กซ์
มาตรฐานการเชื่อมต่อ	Wafer, Lug, U-Section, Flanged Ends (เข้ากันได้อย่างสมบูรณ์กับ ASME, DIN, JIS, BS)
ความเข้ากันได้ของแอคชูเอเตอร์	คันโยกแองโกลแบบแมนนวล, กระปุกเกียร์หนอน, ตัวกระตุ้นแบบนิวแมติก, ตัวกระตุ้นไฟฟ้า

ฟิลด์แอปพลิเคชันเป้าหมาย

วาล์วปีกผีเสื้อบุด้วย PTFE แบบเต็มตัวแบบแยกส่วนของเราทำหน้าที่เป็นส่วนประกอบที่สำคัญด้านความปลอดภัยเพื่อการควบคุมปริมาณที่แม่นยำและการแยกส่วนโดยสิ้นเชิงในสายการผลิตที่มีความบริสุทธิ์สูงและเป็นอันตรายที่หลากหลาย:

• การแปรรูปทางเคมีและปิโตรเคมี: การจัดการที่เชื่อถือได้สำหรับกรดซัลฟิวริกเข้มข้น กรดไฮโดรคลอริก โซดาไฟ และรีเอเจนต์สารเคมีที่มีความผันผวนสูง ในขณะเดียวกันก็มั่นใจในความปลอดภัยของกระบวนการอย่างแท้จริง

• การผลิตยาและเทคโนโลยีชีวภาพ: การออกแบบพื้นผิวที่ได้มาตรฐาน เฉื่อย และไม่ปนเปื้อน ซึ่งรักษาสภาพปลอดเชื้อและทนทานต่อการบำบัดด้วยสารเคมีแบบ Clean-In-Place (CIP) และฆ่าเชื้อในสถานที่ (SIP) ที่รุนแรงได้อย่างปลอดภัย

• การผลิตอาหารและเครื่องดื่ม: ส่วนประกอบบุ PTFE ที่เป็นกลางและปลอดสารพิษ ซึ่งป้องกันการปนเปื้อนแบบกลุ่มและปฏิบัติตามมาตรฐานสุขอนามัยที่เข้มงวด

• การบำบัดน้ำเสียและการแยกเกลือออกจากอุตสาหกรรม: การควบคุมการไหลของน้ำที่เป็นกรดหรือด่าง สายจ่ายสารเคมี และเครือข่ายการนำน้ำกร่อยที่มีความเค็มสูงมีความเสถียรสูง




บริการ OEM/ODM ที่กำหนดเองและการปฏิบัติตามข้อกำหนดด้านคุณภาพ

ที่ Zhongguan Valve เราเข้าใจดีว่าสภาพการทำงานที่เป็นเอกลักษณ์นั้นต้องการโซลูชันที่ปรับให้เหมาะสม เราให้บริการปรับแต่ง OEM และ ODM อย่างมืออาชีพอย่างครอบคลุมเพื่อตอบสนองข้อกำหนดทางวิศวกรรมเป้าหมาย:

• การกำหนดค่าวัสดุ: ตัวเลือกแบบกำหนดเองสำหรับแกนดิสก์โลหะผสมพิเศษ (เช่น Hastelloy หรือ Monel สำหรับการแปรรูปทางเคมีชั้นยอด) หรือวัสดุบุผิว PFA บริสุทธิ์พิเศษแบบกำหนดเองสำหรับของเหลวเกรดเซมิคอนดักเตอร์

• การจับคู่ขนาดและการดำเนินการ: การกำหนดค่าหน้าแปลนด้านบนที่ปรับแต่งได้ตามมาตรฐาน ISO 5211 เพื่อการบูรณาการโดยตรงกับแอคทูเอเตอร์แบบนิวแมติกหรือไฟฟ้าแบบอัตโนมัติที่มีอยู่ของคุณได้อย่างราบรื่น

• การติดฉลากและการสร้างแบรนด์ส่วนตัว: ป้ายชื่อที่แกะสลักด้วยเลเซอร์ การเคลือบสีแบบกำหนดเอง และการสร้างแบรนด์การหล่อที่เป็นกรรมสิทธิ์ซึ่งปรับแต่งสำหรับผู้จัดจำหน่ายวาล์วระหว่างประเทศ

การประกันคุณภาพที่เข้มงวด

วาล์วแบบเรียงเต็มทุกตัวผ่านการตรวจสอบการผลิตอย่างเข้มงวดก่อนออกจากโรงงาน ซึ่งรวมถึงการทดสอบประกายไฟแรงดันสูงเพื่อให้แน่ใจว่าไม่มีรูพรุนขนาดเล็กหรือรูเข็มในชั้นซับใน PTFE ตามด้วยการทดสอบเปลือกไฮโดรสแตติกมาตรฐานและการทดสอบแรงดันที่นั่ง กระบวนการผลิตของเราได้รับการรับรองอย่างสมบูรณ์ภายใต้มาตรฐาน ISO 9001, CE Directive และ API ทำให้ผู้จัดการฝ่ายจัดซื้อระหว่างประเทศมีความน่าเชื่อถือในภาคสนามอย่างสมบูรณ์

ส่งออกบรรจุภัณฑ์ จัดส่ง และโลจิสติกส์หลังการขาย

บรรจุภัณฑ์ป้องกันมาตรฐานส่งออก

เพื่อป้องกันความเสียหายจากการขนส่ง การเสียดสีจากการเสียดสี หรือการปนเปื้อนของซับ PTFE ด้านใน วาล์วทั้งหมดได้รับการติดตั้งด้วยฝาปิดปลายพลาสติกป้องกัน ห่อด้วยสุญญากาศ และยึดไว้อย่างแน่นหนาภายในลังไม้ที่ทนทานต่อการใช้งานหนักและได้รับการรับรอง IPPC ที่ผ่านการรมควันโดยปราศจากการรมควันจากลังไม้ที่เหมาะกับการเดินเรือ ความใกล้ชิดกับท่าเรือทางทะเลที่สำคัญ (หนิงโปและเซี่ยงไฮ้) ช่วยให้มั่นใจได้ถึงการขนส่งที่รวดเร็วและคาดการณ์ได้ผ่านช่องทางการขนส่งสินค้าทางทะเล อากาศ และทางรถไฟทั้งหมด

การสนับสนุนหลังการขายที่ครอบคลุม

• การรับประกัน 18 เดือน: การสนับสนุนคุณภาพเต็มรูปแบบครอบคลุมส่วนประกอบทางกลและการปิดผนึกทั้งหมดภายใต้สภาวะการทำงานปกตินับจากวันที่จัดส่ง

• การตอบสนองด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน: ทีมงานมืออาชีพของเราจะตอบกลับภายใน 24 ชั่วโมงเพื่อช่วยเหลือลูกค้าต่างประเทศในเรื่องแนวทางการติดตั้ง การคำนวณแรงบิด และการสอบเทียบแอคชูเอเตอร์แบบอัตโนมัติ

• ความพร้อมใช้งานของอะไหล่ตลอดอายุการใช้งาน: ซีลทดแทนเดิม ที่นั่ง PTFE และก้านจะถูกเก็บไว้อย่างถาวรในสินค้าคงคลังเพื่อรับประกันการจัดส่งทั่วโลกที่รวดเร็ว และลดการหยุดชะงักในการปฏิบัติงานของลูกค้า

ส่งคำถาม

พร้อมที่จะอัพเกรดการป้องกันการกัดกร่อนของระบบของคุณแล้วหรือยัง?ติดต่อเราวิศวกรฝ่ายขายในปัจจุบันสำหรับราคาที่แข่งขันได้ การกำหนดค่าวัสดุที่ปรับแต่งเอง หรือการขอแค็ตตาล็อกทางเทคนิค
