ความแตกต่างระหว่างวาล์วผีเสื้อกลางและวาล์วผีเสื้อที่แปลกประหลาด

ความแตกต่างระหว่างวาล์วผีเสื้อกลางและวาล์วผีเสื้อแปลก ๆ

1. โครงสร้างพื้นฐานและหลักการ

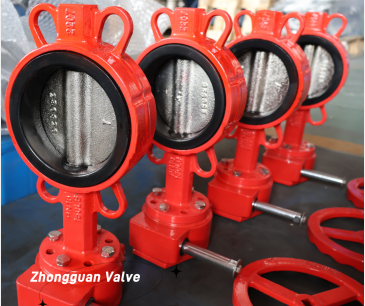

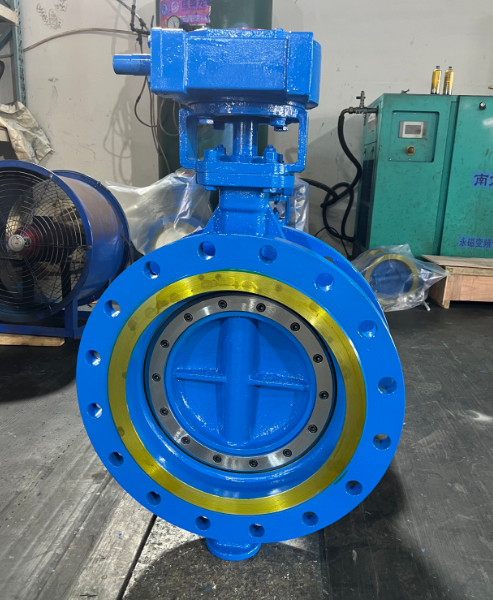

ที่วาล์วผีเสื้อกลางได้รับการออกแบบอย่างสมมาตรโดยมีแกนกลางของแผ่นวาล์วตรงกับแกนของท่อ มันประสบความสำเร็จในการปิดผนึกโดยการเสียรูปการบีบอัดของที่นั่งวาล์วยืดหยุ่น (โดยปกติแล้วยาง) โครงสร้างของมันง่ายและต้นทุนการผลิตต่ำ แต่แผ่นวาล์วจะถูกับที่นั่งวาล์วในระหว่างกระบวนการเปิดและปิดซึ่งมีแนวโน้มที่จะสวมใส่ วาล์วผีเสื้อแปลก ๆ ช่วยปรับปรุงข้อบกพร่องนี้ผ่านการออกแบบของการชดเชยตามแนวแกน (enscentric, double eccentric หรือ triple eccentric): eccentric เดี่ยวเคลื่อนย้ายเพลาหมุนออกจากเส้นกึ่งกลางของพื้นผิวการปิดผนึก; double eccentric เพิ่มการชดเชยตามแนวแกนบนพื้นฐานนี้; Triple Eccentric ต่อไปใช้การออกแบบการปิดผนึกพื้นผิวที่เอียงช่วยให้แผ่นวาล์วถูกปลดจากการสัมผัสทันทีที่เปิดการเปิดอย่างมีนัยสำคัญลดการสึกหรอ

2. การเปรียบเทียบประสิทธิภาพและสถานการณ์แอปพลิเคชัน

วาล์วผีเสื้อกลางเส้นเหมาะสำหรับสื่อที่สะอาดเช่นน้ำและอากาศที่มีแรงดัน≤1.6mpaและอุณหภูมิต่ำกว่า 120 ℃ มันมักจะใช้ในการสร้างระบบน้ำประปาและระบบระบายน้ำและระบบ HVAC ที่นั่งวาล์วยางมีอายุการใช้งานประมาณ 2-3 ปีภายใต้เงื่อนไขการเปิดและปิดบ่อยครั้ง ในวาล์วผีเสื้อที่ผิดปกติประเภท double eccentric สามารถจัดการสื่อที่มีอนุภาคร่องรอย (เช่นการบำบัดน้ำเสีย) โดยมีอายุการใช้งานสูงสุด 5-8 ปี; สามประเภทที่แปลกประหลาดใช้คู่ปิดผนึกโลหะ (เช่นสแตนเลส + โลหะผสมแข็ง) โดยมีระดับความดันของ PN40 และขีด จำกัด อุณหภูมิ 650 ℃และเหมาะอย่างยิ่งสำหรับสภาพการทำงานที่มีความดันสูงและอุณหภูมิสูงในสถานีพลังงานและอุตสาหกรรมปิโตรเคมี

3. การวิเคราะห์ทางเศรษฐกิจของการเลือกแบบจำลอง

ยกตัวอย่างเป็นตัวอย่างของวาล์ว DN300 ราคาของวาล์วผีเสื้อกลางจะอยู่ที่ประมาณ 2,000 - 5,000 หยวนในขณะที่ราคาของวาล์วผีเสื้อที่มีการปิดผนึกสามตัวสูงถึง 20,000 - 50,000 หยวน อย่างไรก็ตามการพิจารณาค่าใช้จ่ายในการบำรุงรักษา: วาล์วกึ่งกลางอาจต้องเปลี่ยนเป็นประจำทุกปีในสภาพแวดล้อมอุตสาหกรรมในขณะที่วาล์วประหลาดสามตัวสามารถใช้งานได้อย่างต่อเนื่องเป็นเวลา 5 ปีโดยไม่ต้องบำรุงรักษา สำหรับระบบอุตสาหกรรมที่มีการเปิดและปิดการดำเนินงานมากกว่า 10,000 ครั้งต่อปีหรือการกัดกร่อนในระดับปานกลางที่แข็งแกร่งค่าใช้จ่ายวงจรชีวิตทั้งหมดของวาล์วผีเสื้อที่มีการปิดผนึกสามตัวจะลดลงจริง ขอแนะนำให้ระบบพลเรือนทั่วไปเลือกประเภท centerline ในขณะที่ระบบอุตสาหกรรมที่มีการผลิตอย่างต่อเนื่องควรจัดลำดับความสำคัญการออกแบบสามปิดผนึก ผลิตภัณฑ์ของวาล์ว Zhongguan ได้ขยายอายุการใช้งานของวาล์วผีเสื้อกลางไปจนถึง 5 ปีผ่านการออกแบบที่เหมาะสมและการประมวลผลที่แม่นยำและวาล์วผีเสื้อที่ปิดผนึกสามตัวสามารถเข้าถึงได้ 15 ปีลดต้นทุนการใช้งานโดยรวมสำหรับผู้ใช้อย่างมีนัยสำคัญ
